Thema: HiCAD Anlagenbau

Anpassung für Bauteilart MSR-Bauteile

Die frühere Bauteilart MSR (Bauteilartschlüssel 9800001) muss durch die Bauteilart MSR-Bauteile (Bauteilartschlüssel 5920010, Maske sml_msrbtl) ersetzt werden.

Wenn dies noch nicht geschehen ist, gehen Sie wie folgt vor:

• Die neue Bauteilart mit dem Schlüssel 5920010 wurde von DbPlantDataImport.exe automatisch in die Datenbank eingetragen.
• Führen Sie nun im HELiOS Desktop eine Artikelsuche mit der Klassifizierung MSR (nicht MSR-Bauteile) durch.
• Falls diese Klasse nicht existiert, brauchen Sie nichts weiter zu tun.

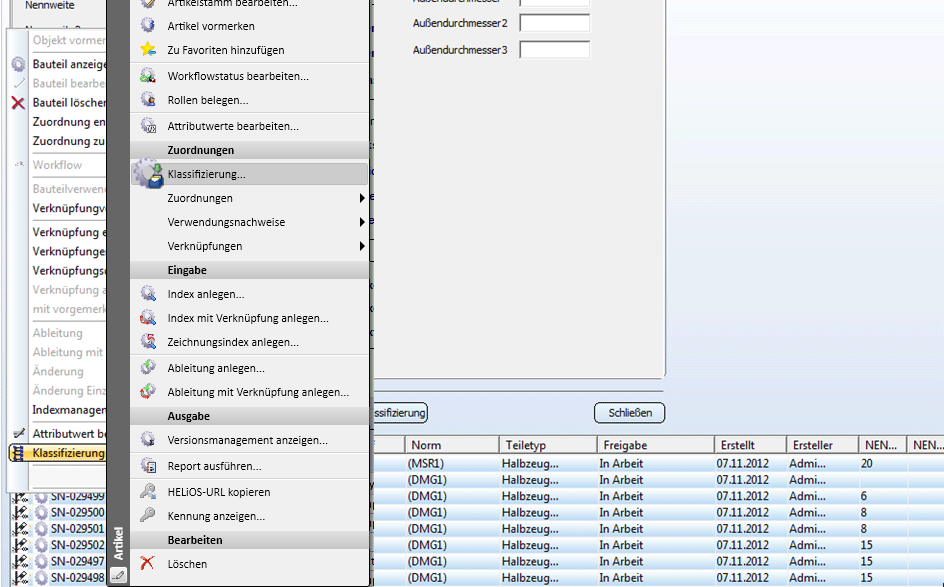

• Falls die Klasse existiert, markieren Sie alle Zeilen der Ergebnisliste. Mit einem Klick auf die rechte Maustaste gelangen Sie ins Kontextmenü und wählen dort die Funktion Klassifizierung.


Ergebnisliste (Beispiel)

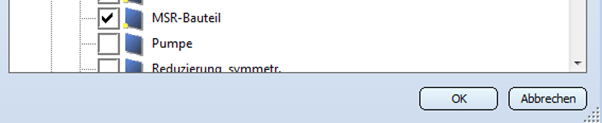

• Im Klassifizierungsbaum aktivieren Sie die neue Klasse MSR-Bauteil:

Wenn Sie auf OK klicken, werden alle Artikelstämme, die zu ausgewählten Bauteilen gehören, der neuen Klasse zugeordnet.

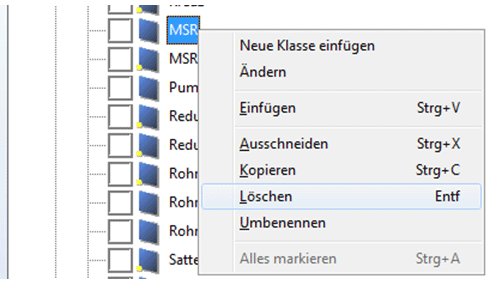

• Löschen Sie die nicht mehr benötigte Klasse MSR, nachdem Sie überprüft haben, dass ihr keine Bauteile mehr zugeordnet sind:
