Thema: HiCAD Anlagenbau

Dynamische Verlaufsänderung - Fixpunkte

Anlagenbau > Rohrleitungs-Tools > Änd... > Verlauf ändern

Fixpunkte sind Punkte auf einer Rohrleitung, deren Position im Raum unveränderlich ist.

Durch Aktivierung der Option Fixpunkte wählen des Dialogfensters wechseln Sie in die Fixpunkt-Auswahl. In diesem Modus können Sie Punkte auf der Rohrleitung mit der linken Maustaste aus- und abwählen. Fixpunkte werden farbig markiert (Sonderfarbe Gitter).

Um den Fixpunkt-Modus zu verlassen und wieder zur Zielpunktwahl zurückzukehren, aktivieren Sie die Option Verlauf ändern.

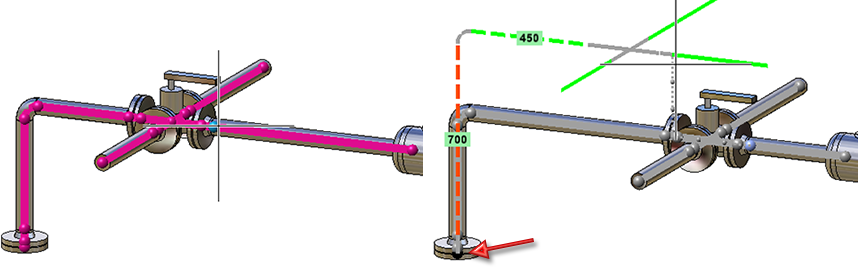

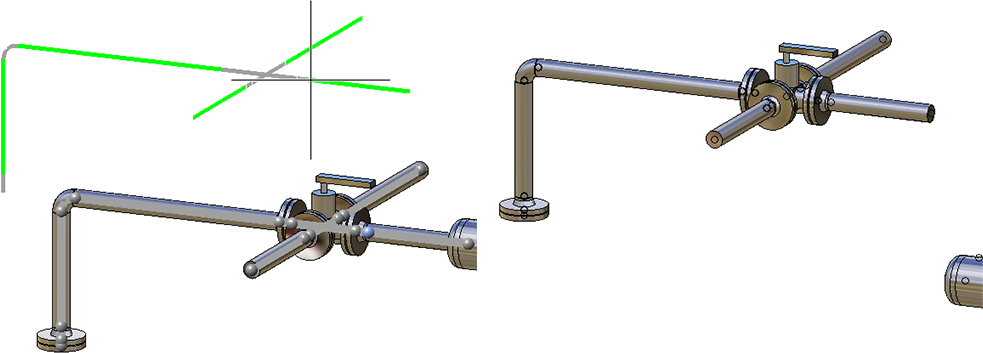

Beispielweise soll in der folgenden Abbildung das Kreuz verschoben werden. Hätte man hier nur einen Fixpunkt am Flansch links unten, dann ginge die Verbindung zum Behälter verloren.

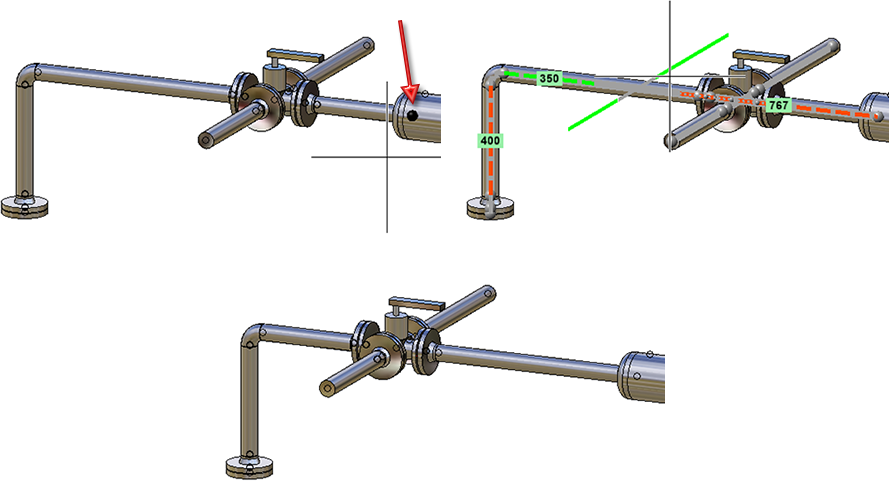

Ein weiterer Fixpunkt am Behälter rechts führt zum gewünschten Ergebnis:

Falls Sie alle Fixpunkte der Rohrleitung entfernen, so verschieben Sie die gesamte Rohrleitung.
