Leitkantenzug kopieren

Anlagenbau > Leitkantenzug > Leitkantenzug kopieren

Mit dieser Funktion lassen sich Leitkantenzüge kopieren. Die Kopie kann einer beliebigen Rohrleitung zugeordnet werden. Der Leitkantenzug kann auch mit Bauteilen belegt sein. Die Kopie wird so erzeugt, wie der Originalleitkantenzug nach Löschen seiner Bauteile aussehen würde.

So gehen Sie vor:

• Wählen Sie den Leitkantenzug aus, der kopiert werden soll. Dies kann sowohl in der Konstruktion als auch im ICN erfolgen. Ist der gewünschte Leitkantenzug mit Bauteilen belegt, dann identifizieren Sie eines der Bauteile.
• Wählen Sie die Zielrohrleitung aus, d.h. die Rohrleitung, der die Kopie des Leitkantenzuges zugeordnet werden soll. Dies kann sowohl in der Konstruktion als auch im ICN erfolgen. Dabei genügt es irgendein Bauteil der Rohrleitung auszuwählen.
• Der gewählte Leitkantenzug wird nun größtmöglich dargestellt. Bestimmen Sie jetzt eine Bezugspunkt auf dem Leitkantenzug und dann die Position dieses Punktes in der Konstruktion.

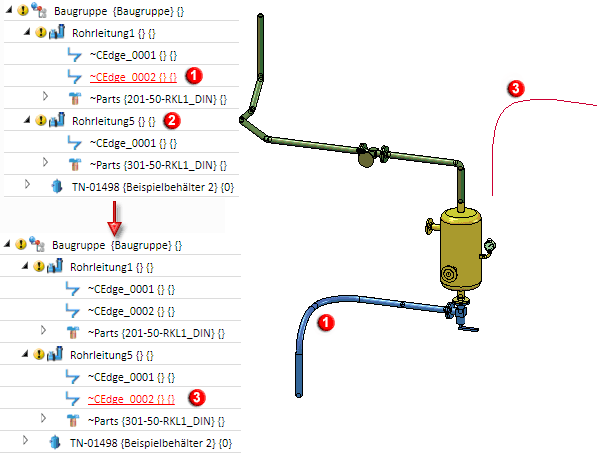

Beispiel 1

(1) Ausgewählter Leitkantenzug (belegt, gebogenes Rohr), (2) Zielrohrleitung, (3) Kopie des Leitkantenzuges

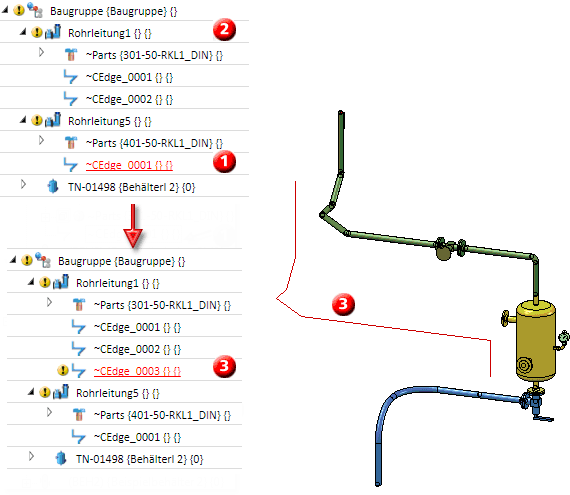

Beispiel 2

(1) Ausgewählter Leitkantenzug, (2) Zielrohrleitung, (3) Kopie des Leitkantenzuges

Alternativ finden Sie die Funktion auch im Kontextmenü für Leitkantenzüge (rechte Maustaste).
