Teilestruktur einer Rohrleitung

Teilenamen

Bei den in HiCAD 3D Anlagenbau verwendeten Automatismen werden beim Erstellen und Belegen von Rohrleitungen die Namen der Bauteile automatisch generiert. Dies gilt beispielsweise für

  • die Bauteilgruppe

~parts

  • die Bemaßung

~Dimensioning

  • den Leitkantenzug

~CEdge
  • Symbole

~Symbol
  • Vollkörper

~Solid

  • Steigungsdreiecke

~Triangles

Teilestruktur

Beim Anlegen von Rohrleitungen erzeugt HiCAD die Teilestruktur automatisch, unter Berücksichtigung der oben aufgeführten Konventionen für den Teilenamen.

Beispiel:

GeschlossenStruktur und Grafik eines Aufstellungsplans

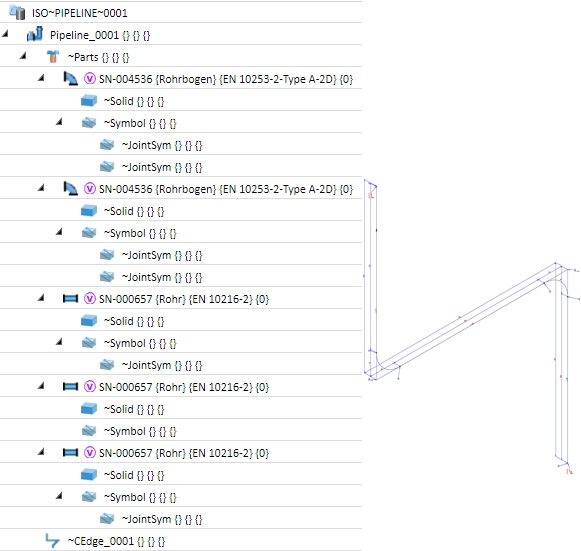

GeschlossenStruktur und Grafik der entsprechenden Rohrleitungsisometrie

Beim automatischen Austausch von Bauteilen werden die neu eingebauten Teile immer unterhalb des Teils ~Parts angeordnet.
