Verwenden von Attributen in Beschriftungsfahnen

Beschriftungsfahnen können auch verschiedene Attribute enthalten. Diese können sowohl im Editor als auch in FTD-Dateien verwendet werden.

• Teileattribute / Artikelattribute
• Dokumentstamm-/Projektattribute
• Attribute übergeordneter Teile
• Konstruktionsattribute
• Verwendungs-Attribute der Produktstruktur
• Referenzierte Attribute
• Verwenden von Textschlüsseln

Teileattribute / Artikelattribute

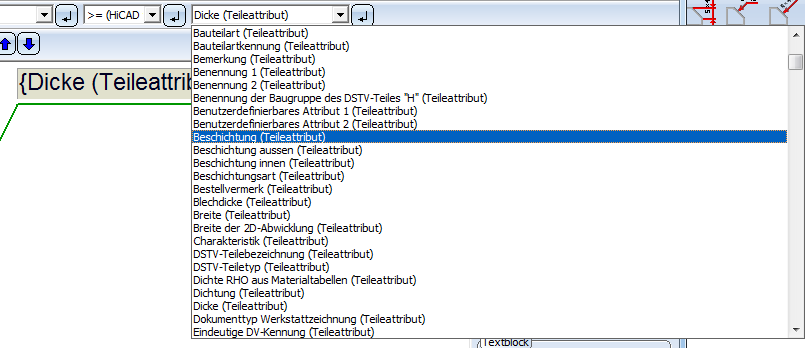

HiCAD-Teileattribute sowie HELiOS Artikelattribute lassen sich direkt im Beschriftungseditor in der rechten Listbox auswählen.

Teileattribute innerhalb eines Textblockes werden in geschweiften Klammern angezeigt

.

Das Voranstellen des Strings %DBAT für Artikelattibute - wie in früheren HiCAD-Versionen - ist nicht mehr erforderlich, d.h. die Angabe %DBAT{Anschlussart 3 (Artikelstamm)} ist identisch mit {Anschlussart 3 (Artikelstamm)}

Dokumentstamm-/Projektattribute

Auch HELiOS Dokument- und Projektattribute lassen sich direkt im Beschriftungseditor in der rechten Listbox auswählen.

Hinweise:

• Bei der Verwendung von Dokumentattribute wird der Dokumentstamm der Szene, nicht der des Bauteils ausgewertet.
• Bei der Verwendung von Projektattributen wird folgendermaßen verfahren. Ist der Teilestamm einem Projekt zugeordnet, dann werden die Projektattribute des Teils verwendet. Anderenfalls werden Projektinformationen der Szene ausgewertet.
• Das Voranstellen des Strings %DBAD für Dokumentattibute bzw. %DBAP für Projektattribute - wie in früheren HiCAD-Versionen - ist nicht mehr erforderlich.

Attribute übergeordneter Teile

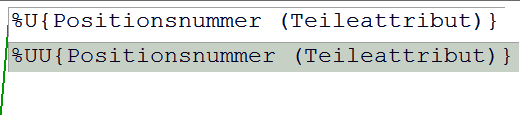

Wollen Sie bei der Beschriftung eines Teils Attribute des übergeordneten Bauteils verwenden, dann stellen Sie dem Attribut den String %U voran. Der Buchstabe U kann dabei auch mehrfach verwendet werden, um die Attribute in der Struktur noch höher liegender Bauteile zu verwenden, z.B.

Konstruktionsattribute

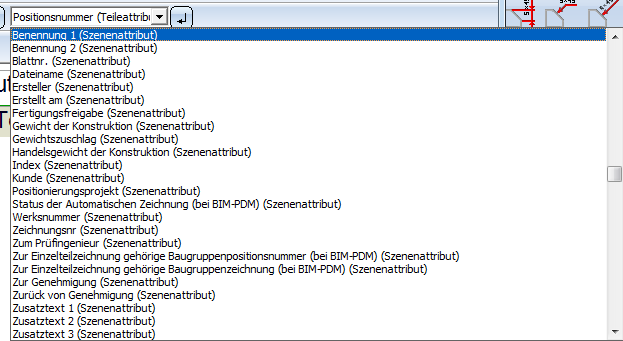

Auch Konstruktionsattribute lassen sich innerhalb einer Beschriftung verwenden. Die Auswahl erfolgt über die rechte Listbox des Beschriftungseditors.

Verwendungsattribute der Produktstruktur

Auch die Verwendungsattribute aus der Produktstruktur können in 3D-Beschriftungen angezeigt werden. Dazu stellen Sie dem in Klammern gesetzten Attributnamen den String %DBVA voran, z.B.

Eine automatische Aktualisierung der Fahnen bei Änderung der Verwendungsattribute erfolgt nicht.

Referenzierte Attribute

HELiOS bietet die Möglichkeit referenzierte Attribute zu definieren. In der Standardauslieferung wird dies für das Attribut MATERIAL im Artikelstamm verwendet. Das Attribut verweist dabei auf ein Referenzattribut (bei MATERIAL ist dies das Attribut WERKSTOFF) und „erbt“ die Attribute von diesem Attribut. So kann z.B. in HELiOS-Masken über das referenzierte Attribut BZ auf die Bezeichnung des Materials verwiesen werden und in der Standarddatenbank ist dort die Güte von Verbindungsmitteln eingetragen.

Mit dem String

%DBAT(ATTTRIBUT:REFERENZ)

lassen sich auch referenzierte Attribute an die Beschriftungsfahnen schreiben, beispielsweise

%DBAT(MATERIAL:BZ)

Verwenden von Text-IDs (für Administratoren)

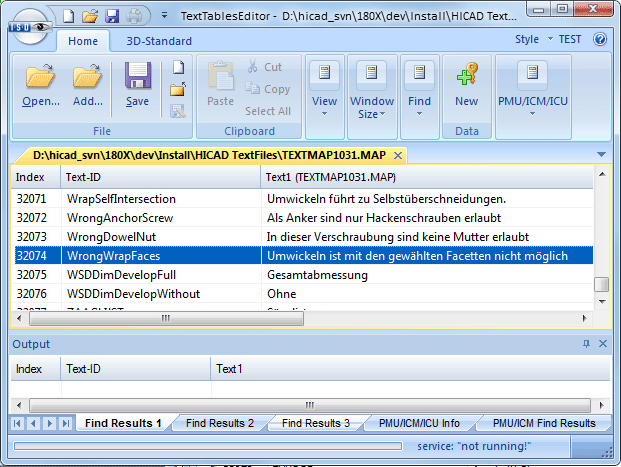

Auch Text-IDs aus dem HiCAD-Textdienst (wie im Editor TEXTTABLESEDITOR.EXE angezeigt) lassen sich in Beschriftungsfahnen verwenden. Dies erfolgt aber nicht über den Beschriftungseditor, sondern muss in Vorlagendateien (FTD) entsprechend eingestellt werden:

%TS(Textid)

Beispiel.

%TS(WrongWrapFaces) liefert den Text Umwickeln ist mit den gewählten Facetten nicht möglich.
