Thema: HiCAD 3D

Beispiel - Beliebigen Querschnitt verlegen

3D-Standard > Neu > Kantenzugsweep neu

An der abgebildeten Leitlinie (1) soll ein Querschnitt (2) verlegt werden. Der Querschnitt soll vor der Verlegung gedreht werden.

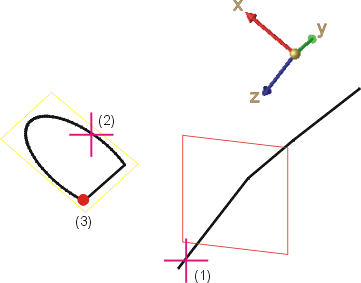

(1) Leitlinie, (2) Skizze für den Querschnitt, (3) Punkt für Drehung

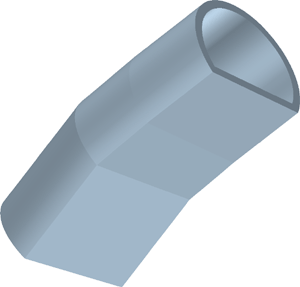

Erzeugter Sweep-Körper

So gehen Sie vor:

1. Zeichnen Sie die Leitlinie und den Querschnitt.
2. Aktivieren Sie die Funktion Sweepteil .
3. Geben Sie die Sachnummer ein.

4. Aktivieren bzw. deaktivieren Sie nach Bedarf die Checkboxen Referenziert,Feature und Stücklistenrelevant .

5. Aktivieren Sie die Option Beliebiger Querschnitt.
6. Aktivieren Sie die Checkbox Hohl, wenn Sie einen Hohlkörper erzeugen wollen. Soll die Wandstärke nach außen abgetragen werden, dann aktivieren Sie zusätzlich die Checkbox nach außen.
7. Geben Sie die Wandstärke an, z.B. 3.
8. Klicken Sie auf das Symbol Leitlinie auswählen. Identifizieren Sie die Leitlinie.
9. Klicken Sie auf Skizze auswählen und identifizieren Sie die gewünschte Skizze.
10. Klicken Sie auf Skizze positionieren.
11. Wählen Sie die Transformationsart, z.B. Drehen. Legen Sie den Drehpunkt fest und geben Sie den Drehwinkel ein, z.B. 45.
12. Klicken Sie auf den Button Vorschau und dann auf Übernehmen, wenn das Teil wie dargestellt erzeugt werden soll.

Die Abbildung zeigt eine Spirale mit (1) Leitlinie, (2) Querschnitt und (3) Kante für Richtung

Beim Verlegen eines freien Querschnitts muss die (erste) Leitlinie immer die Querschnittsebene schneiden; dies ist insbesondere auch dann zu berücksichtigen, wenn man über das Featureprotokoll die Leitlinie austauscht. Schneidet die neue Leitlinie die Querschnittsebene nicht mehr (z.B. weil sie verkürzt worden ist), kann kein Sweepteil erzeugt werden.
