Thema: HiCAD 3D

Fläche entnehmen

3D-Standard > Tools > Fläche > Weitere > Fläche entnehmen

Mit dieser Funktion ordnen Sie Flächen eines Teils einem anderen Teil zu.

Identifizieren Sie zunächst das Zielteil.

Bestimmen Sie dann - jeweils durch Identifizierung zweier Kanten - die Flächen, die dem Zielteil zugeordnet werden sollen. Beenden Sie die Identifizierung mit der rechten Maustaste.

Die gewählten Flächen werden aus den Teilen, zu denen sie vorher gehörten, gelöscht und dem Zielteil zugeordnet.

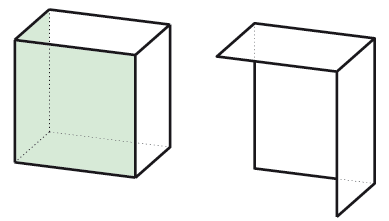

Links: Ausgangsteil mit gewählten Flächen,  Rechts: Zielteil

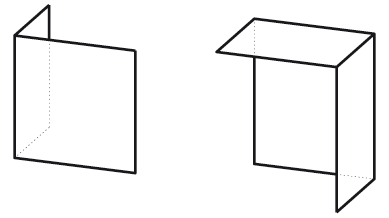

Zielteil nach Ausführung der Funktion

Ausgangsteil nach Ausführung der Funktion

Beachten Sie:

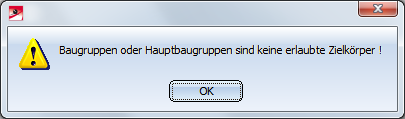

• Das Zielteil darf kein Solid sein. Ist dies der Fall, wird eine entsprechende Meldung angezeigt.

• Auch Baugruppen und Hauptbaugruppen sind als Ziel nicht zugelassen.

Weitere Flächenfunktionen (3D) • Flächenfunktionen (3D)
