Thema: HiCAD 3D

Teile-Wandung

3D-Standard > Bearbeiten > Wandung

Mit dieser Funktion erzeugen Sie eine Wandung des aktiven Teils. Wenn Sie auf das Symbol anklicken, wird das Menü Wandung geöffnet. Dort finden Sie die Funktion Teile umhüllen .

Zur Erzeugung einer Teile-Wandung gehen Sie folgendermaßen vor:

1. Geben Sie die Wandstärke ein.
2. Wählen Sie, ob die Wandung innerhalb oder außerhalb erzeugt werden soll. Aktivieren Sie dazu unter Richtung den gewünschten Radio-Button.
3. Identifizieren Sie dann in der Konstruktion nacheinander die wegfallenden Flächen. Alle Flächen werden in der Listbox Flächen löschen angezeigt.



   Wollen Sie ausgewählte Flächen wieder entfernen, dann klicken Sie mit der rechten Maustaste auf den Eintrag in der Listbox und wählen Sie Löschen.
4. Klicken Sie auf Vorschau, um sich die Wandung vorab anzeigen zu lassen. Soll die Wandung wie angezeigt übernommen werden, dann klicken Sie auf Erzeugen.

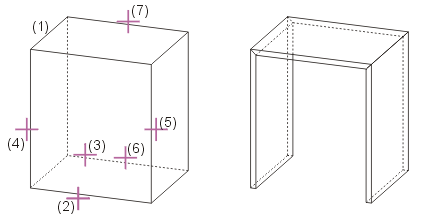

Links:  (1) Aktiver Quader, (2) bis (7) Kanten für wegfallende Flächen, Rechts: Erzeugte Wandung
