Thema: HiCAD 3D

Formschrägen modellieren

3D-Standard > Bearbeiten > Trimmen > Formschrägen

Mit dieser Funktion modellieren Sie Formschrägen durch die Neigung von Flächen.

1. Bestimmen Sie zunächst die Bearbeitungsebene. Dies erfolgt analog zur Bestimmung von Bearbeitungsebenen. Dadurch werden die Drehachsen festgelegt. HiCAD markiert die Bearbeitungsfläche und die Drehrichtung farbig.
2. Geben Sie den gewünschten Neigungswinkel ein.
3. Bestimmen Sie dann die Fläche, die geneigt werden sollen.

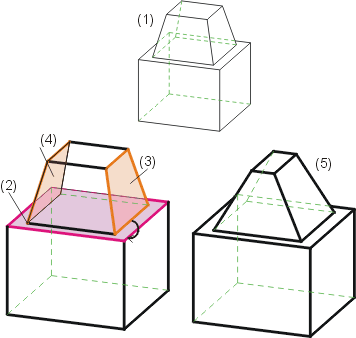

(1) Ausgangsteil, (2) Bezugsfläche, (3) und (4) gewählte Flächen, (5) Formschräge mit Drehwinkel -15°

Flächenauswahlmenü (3D)
