Thema: HiCAD 3D

Fasen von Ecken

3D-Standard > Bearbeiten > Fasen

Zum Fasen von Ecken aktivieren Sie zunächst das Optionsfeld Ecken im Dialogfenster Fasen.

Anschließend stehen in der Auswahlbox die Eingabearten Länge und 3 Längen zur Verfügung. Je nach gewählter Eingabeart sind dann verschiedene Werteingaben erforderlich:

• Länge

Die in der Ecke aufeinander treffenden Kanten werden mit derselben Länge gefast.

• 3 Längen

Hier werden die in der Ecke aufeinander treffenden Kanten durch Angabe von drei Längenwerten gefast. Geben Sie die drei Längenwerte ein. Die Feldtexte im Eingabefenster werden in unterschiedlichen Farben dargestellt. Nach der Identifizierung einer Ecke werden die Kanten, für die der jeweilige Längenwert gilt, in der entsprechenden Farbe markiert.

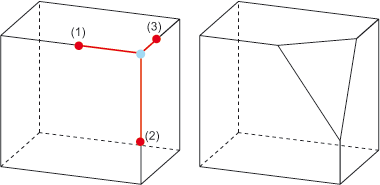

Ecke fasen durch Angabe dreier Längen (1) - (3)

Bei dieser Eingabeart können Sie nur eine Ecke identifizieren.

Dialogfenster "Fasen" (3D) • Runden und Fasen (3D) • Teile bearbeiten und modellieren (3D)
