Thema: HiCAD 3D

Beispiel: Teil wiederholen, Linienzugmuster

3D-Standard > Wiederholen > Param...

Beispiel 1: Verlegung mit Startwert

Beispiel 2: Verlegen eines Zylinders an einem Linienzug

Beispiel 3: Verlegen eines Zylinders an einer Spiralen

Beispiel - Verlegung mit Startwert

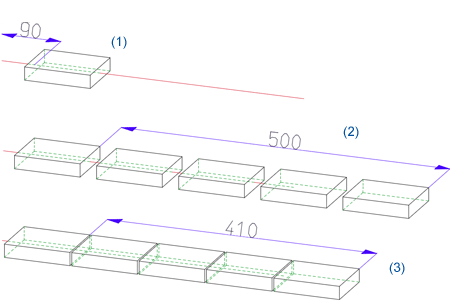

In der Abbildung liegt das zu wiederholende Teil (1) in einem Abstand von 90 zum Anfang des Linienzuges. In (2) wurden 4 Wiederholungen mit gleichmäßigen Abständen anhand der Linienzuglänge erzeugt. In (3) ist zusätzlich der Startwert 90 gewählt worden.

Beispiel - an Kantenzug ausrichten ja (1) und nein (2), ohne Richtungsvorgabe

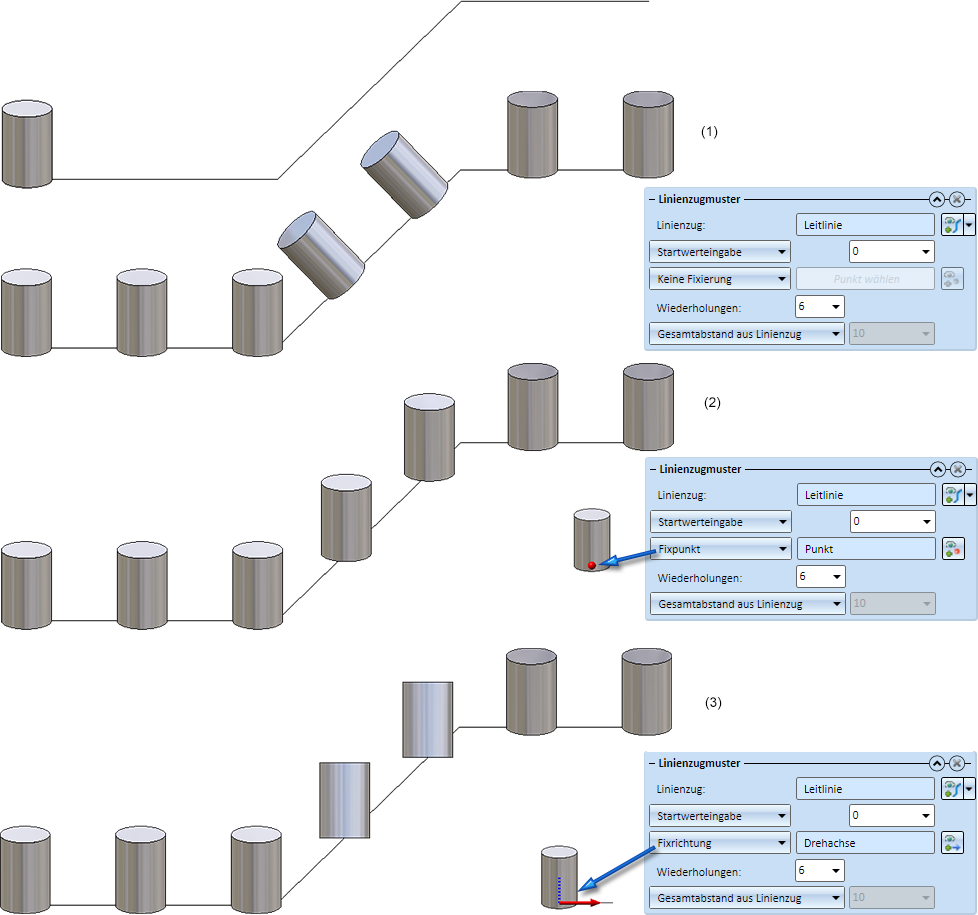

In diesem Beispiel sind Wiederholungen eines Zylinders als Linienzugmuster erzeugt worden. Der abgebildete Linienzug ist eine 3D-Skizze. Es wurden verschiedene Einstellungen verwendet.

Beispiel 3: Verlegen eines Zylinders an einer Spiralen

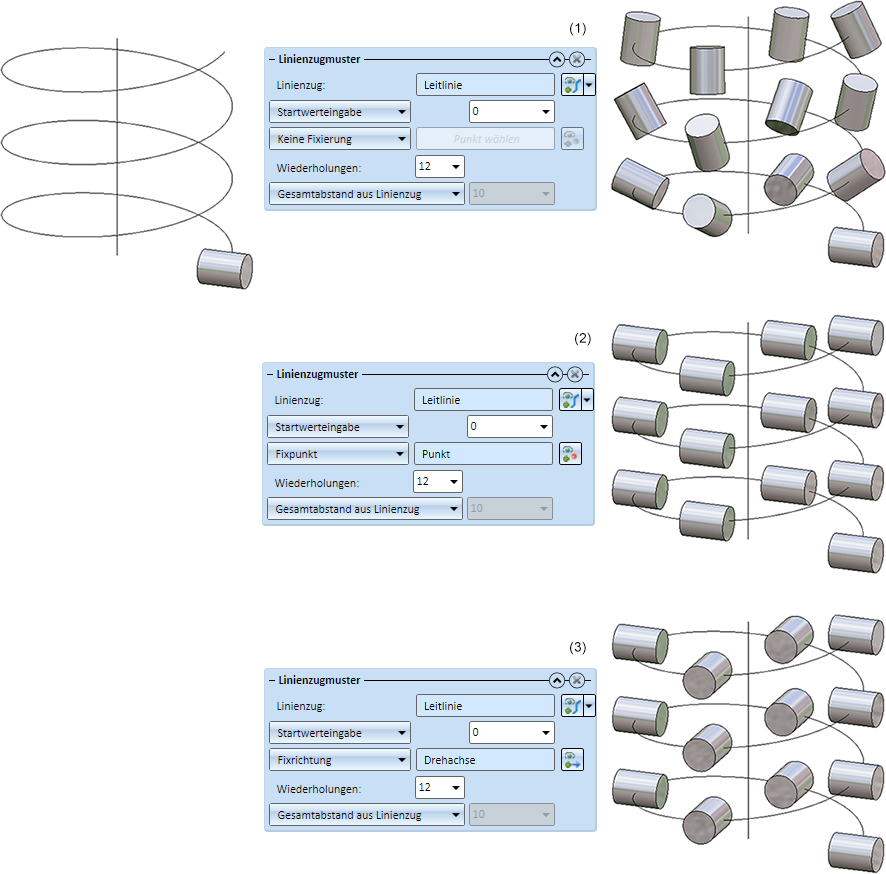

In diesem Beispiel sind Wiederholungen eines Zylinders als Linienzugmuster erzeugt worden. Der abgebildete Linienzug ist eine Spirale. Es wurden verschiedene Einstellungen verwendet.

Aus dem abgebildeten Original soll über ein Translations- und Rotationsmuster eine Spindeltreppe erzeugt werden.

So gehen Sie vor:

• Aktivieren Sie das Teil.
• Rufen Sie die Funktion 3D-Standard > Wiederholen > Param... auf.

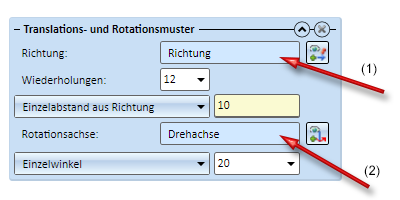

• Wählen Sie Translations- und Rotatiosnmuster
• Geben Sie die Kopienanzahl ein, z.B. 12 (Positiv).

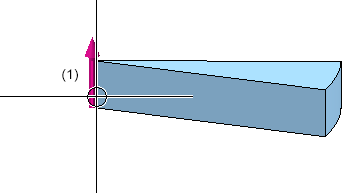

• Klicken Sie auf Richtung wählen und identifizieren Sie die linke Kante des Originals wie abgebildet.

• Wählen Sie Einzelabstand aus Richtung. Es wird automatisch der Wert 10 übernommen.

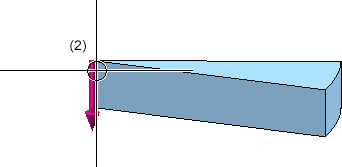

• Klicken Sie auf Achse auswählen und identifizieren Sie die linke Kante des Originals wie abgebildet.

• Wählen Sie die Option Einzelwinkel und geben Sie den Wert 20 ein.

• Klicken Sie auf OK, um die Generierung zu starten.
