Teil in Skizze umwandeln

• 2D-Teil in Skizze umwandeln
• Teil in 3D-Skizze Umwandeln

2D-Teil in Skizze umwandeln

Skizze >Neu > 2D-Teil in Skizze umwandeln

Mit dieser Funktion wandeln Sie ein in der Konstruktion vorhandenes 2D-Teil in eine Skizze um.

Identifizieren Sie das 2D-Teil. Das Teil wird in die aktive Bearbeitungsebene projiziert und als Skizze mit dem Namen des 2D-Teils in die 3D-Teilestruktur eingetragen. Ist keine Bearbeitungsebene aktiv, dann wird die xy-Ebene des aktiven Koordinatensystems verwendet.

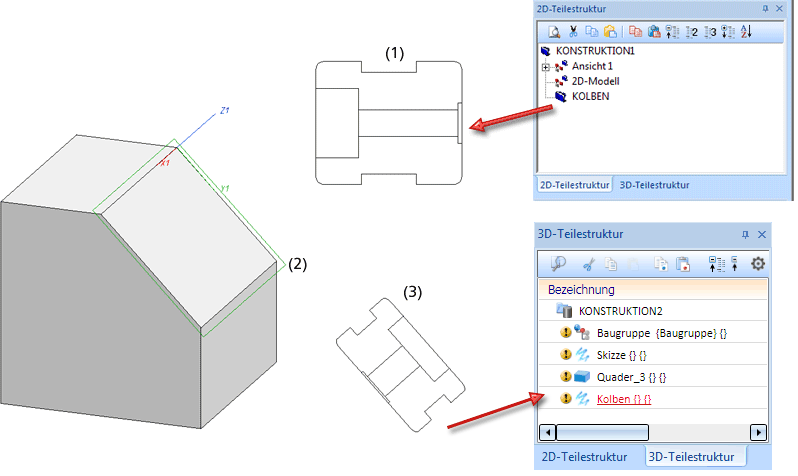

(1) 2D-Teil, (2) aktive Bearbeitungsebene, (3) entstandene Skizze

Auch allgemeine 2D-Splines, die beispielsweise beim 2D DXF-Import entstehen, werden korrekt berücksichtigt und umgewandelt.

Teil in 3D-Skizze Umwandeln

Skizze > Neu > 3D-Skizze > Umwandeln

Mit dieser Funktion lassen sich Teile mit Linien in 3D-Skizzen umwandeln. Dies kann beispielsweise sinnvoll sein, wenn Sie Teile über die 3D-Schnittstelle importieren.

Wie beim Anlegen einer neuen 3D-Skizze wird auch hier die Auswahl einer Ebene zur Definition des Teilekoordinatensystems angefordert.

Skizzenfunktionen (3D) • Arbeiten mit Skizzen (3D)
