Thema: HiCAD 3D

Projektion auf Fläche

Skizze > Ableiten > Übern....> Projektion auf Flächen

Mit dieser Funktion erzeugen Sie die Projektion von 3D-Kurven oder 3D-Kantenzügen auf beliebige Flächen. Dazu wird das Fenster Kurven identifizieren angezeigt.

Gehen Sie wie folgt vor:

Identifizieren Sie die Kurven und Kantenzüge, die projiziert werden sollen. Aktivieren Sie die Checkbox Keine Kantenzüge, wenn Kantenzüge nicht projiziert werden sollen. Alle identifizierten Objekte werden im Fenster Kurven aufgelistet.
Identifizieren Sie die gewünschten Flächen. Alle gewählten Flächen werden im Fenster Flächen aufgelistet.
Wählen Sie die Projektionsart:
metrisch,
senkrecht zur Bearbeitungsebene oder
senkrecht zur Bildschirmebene.

Klicken Sie auf Projizieren, um die Projektion auszuführen.

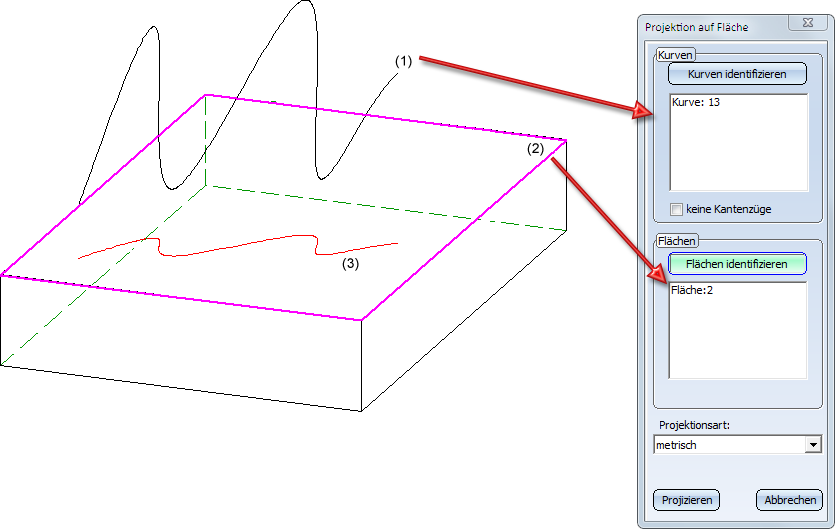

(1) Gewählte Kurve, (2) Gewählte Fläche, (3) Projektion - metrisch

Hinweise:

Um die Einträge aus der Kurven- oder Flächenliste zu entfernen, setzen Sie den Cursor auf den entsprechenden Eintrag und verwenden entweder die ENTF-Taste auf der Tastatur oder den Befehl Löschen im Kontextmenü.
Für ebene Skizzen steht diese Funktion nicht zur Verfügung.
