Thema: HiCAD 3D

Normteile und Normbearbeitungen

HiCAD stellt zum Einbau von Normteilen verschiedene Möglichkeiten zur Verfügung:

• Einfache 3D-Normteile für die verschiedensten Bereiche, z.B. Schrauben, Muttern, Lager etc.,
• Bohrungen, Senkungen, Gewinde und Körnerpunkte
• Wellen, Lager, Passfedern etc.,
• Komplette Verschraubungen,
• Referenzverschraubungen, d.h. Ableitungen aus einer bereits vorhandenen Verschraubung,
• Schweißnähte.

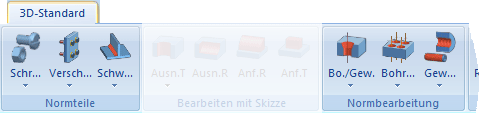

Alle Funktionen zum Einbau von Normteilen und Verschraubungen sowie zu deren Änderung erreichen Sie über die Registerkarte 3D-Standard und die Funktionsgruppen Normteile und Normbearbeitung.

Bitte beachten Sie:

• Alternativ erreichen Sie die Funktionen für Normbearbeitungen auch über das Kontextmenü für Teile.
• Beim Einbau von Normteilen, Verschraubungen und Normbearbeitungen spielen die Einstellungen eine wesentliche Rolle. Beispielsweise können Sie dort die Einbauebene, den Passpunkt oder die Haupt- und Nebenteilzuordnung festlegen.
• Bei verschiedenen Normteilen und Normbearbeitungen, beispielsweise bei Verbindungsmitteln oder Gewinden, haben Sie die Möglichkeit, das ausgewählte Normteil mehrfach einzubauen. Das heißt, nach dem Einbau des Normteils wird die Funktion nicht beendet, sondern durch Bestimmung der nächsten Einbauposition wird das Normteil unter Verwendung derselben Einstellungen (Bearbeitungsebene, Einbaurichtung) erneut eingebaut.
• Bei den meisten Funktionen können Sie vor der Bestimmung der Einbauposition mit der rechten Maustaste ein Kontextmenü aktivieren. Mit den Funktionen dieses Menüs können Sie u.a. die Einbaurichtung oder den Bezugspunkt des Normteils ändern.
• Normteile werden in der Regel als Haupt- oder Nebenteile - je nach Einstellungen - in die Teilestruktur eingefügt. Der Teilename wird dabei von HiCAD automatisch generiert, in Abhängigkeit von der gewählten Norm und den Normteilabmessungen. Ausnahmen sind die Funktionen Innen-/Außengewinde, Freie Bohrungen sowie Bohrungen, Senkungen, Gewinde. Hier wird das Normteil mit dem aktiven Teil vereinigt.

Die Komponenten einer Verschraubung werden in einer Baugruppe mit dem Namen SCHRAUBVERBINDUNG zusammengefasst. Ob diese Baugruppe als Haupt- oder Nebenteil erzeugt wird, hängt von den Verschraubungseinstellungen ab.

• Normteilen, die als eigenständige Haupt- oder Nebenteile in die Teilestruktur eingefügt werden, wird automatisch das Attribut stücklistenrelevant zugeordnet.
• Wenn Sie 3D-Teile mit Verschraubungsbohrungen kopieren, dann behalten auch die Kopien die Bohrungen bei. Ein nachträgliches Ändern dieser Bohrungen in der Kopie ist nicht möglich, nur das Löschen. Dies betrifft die Funktionen Teil wiederholen und Ins HiCAD Clipboard kopieren im ICN.
• Werden 3D-Teile mit Verschraubungsbohrungen innerhalb einer Konstruktion wiederholt, und die Schrauben sind keine Nebenteile des Teils, dann werden die Verschraubungsbohrungen gelöscht. Werden Teile über das HiCAD Clipboard kopiert oder über Teil speichern/Teil laden in eine andere Konstruktion übernommen, dann erscheint die Abfrage Verschraubungsbohrungen ohne Verschraubungsteile übernehmen? Die Verschraubungsbohrungen können danach nur noch gelöscht werden, weitere Änderungen sind nicht möglich.
• Beim Einbau von Katalog-Teilen wie Profilen, Schrauben, Muttern etc. wird die Teileart (früher: Zusatztext 5) automatisch in die Attributmaske des Teils eingetragen.
• Über die Web2CAD-Schnittstelle lassen sich auch Normteile der PowerParts-Bibliothek einbauen.
• Die Normteil- und Profilkataloge lassen sich mit dem Katalogeditor bearbeiten. Darüber hinaus können Sie mit diesem Programm auch eigene Kataloge erstellen. Ausführliche Information erhalten Sie in der Hilfe des Katalogeditors CATEDITOR.EXE.
• Wenn Sie Verschraubungen in referenzierte Teile einbauen, achten Sie bitte darauf, dass die Bohrungen vorher am referenzierten Teil vorgenommen werden.
• Über die HELiOS Datenbank verwaltete Normteile, lassen sich über die über die HELiOS-Suche einbauen. Verwenden Sie dazu die Funktion Konstruktion > Teil einfügen > Teil einfügen, über DB-Artikelstamm .

Wenn Sie Konstruktionen mit anderen Anwendern austauschen, beachten Sie bitte Folgendes:

Enthält Ihre Konstruktion Normteile oder Normbearbeitungen aus geänderten Normteilkatalogen, dann müssen Sie beim Datenaustausch auch die geänderten Katalogdateien mitliefern. Diese Dateien liegen im HiCAD Unterverzeichnis Katalog als IPT-Dateien.

Normteile und Normbearbeitungen in Ihrer Konstruktion, die im Normteilkatalog des Empfängers nicht vorhanden sind, lassen sich dort – z.B. bei einer Feature-Neuberechnung oder einem Verschraubungsupdate   - nicht rekonstruieren.

Für den Datenaustausch über Schnittstellen hat dieser Hinweis keine Bedeutung.
