Thema: HiCAD 3D

Detailansichten definieren

Ansichten > Neu > Detailansicht

Mit dieser Funktion lassen sich Details der Konstruktion in einer neuen Ansicht vergrößert darstellen. Der Detailausschnitt wird dabei durch eine geschlossene Skizze definiert.

Die Funktion wird immer auf die aktive Ansicht angewendet. Wählen Sie also vor dem Aufruf der Funktion die gewünschte Ansicht aus.

Nach dem Aufruf der Funktion wird das Dialogfenster Neue Detailansicht angezeigt. Gehen Sie wie folgt vor:

1. Bestimmen Sie die Skizze für den Detailausschnitt - entweder durch Neukonstruktion einer Skizze oder durch Identifizierung einer vorhandenen Skizze.
2. Wählen Sie den Maßstab für den Detailausschnitt.
3. Legen Sie die Optionen für die Kennzeichnung fest.
4. Wählen Sie die gewünschten Einstellungen für die Schraffur.
5. Klicken Sie auf Erzeugen, um die Ansicht zu generieren.
6. Legen Sie die Position der neuen Ansicht fest.

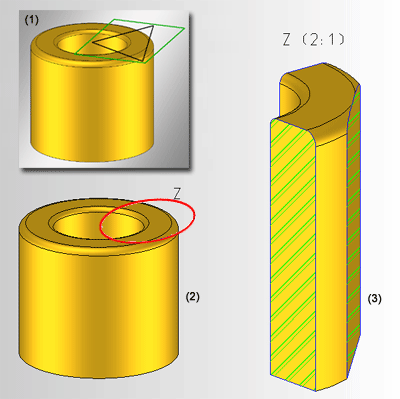

(1) Ausgangsansicht mit Skizze, (2) Ausgangsansicht nach Definition der Detailansicht mit elliptischer Kennzeichnung, (3) Detailansicht mit Kennzeichnung, Überschrift und Schraffur

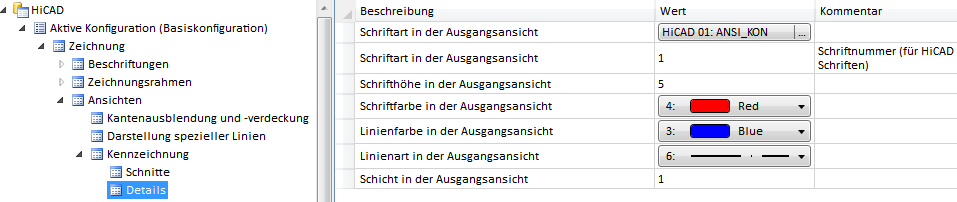

Die Darstellung der Detailansichtskennzeichnung sowie Schriftart, -höhe und -farbe der Kennzeichnung richten sich nach den Einstellungen im Konfigurationsmanagement unter Zeichnung > Ansichten > Kennzeichnung > Details. Dort können Sie die Schriftart, -höhe und -farbe sowie die Linienfarbe, Linienart und Schicht in der Ausgangsansicht festlegen.

Beachten Sie dabei bitte, dass diese Einstellungen nicht für die Überschrift gelten.

Die Darstellung der Ansichtsränder lässt sich ebenfalls über das Konfigurationsmanagement einstellen. Unter Zeichnung > Ansichten > Darstellung spezieller Linien stehen Ihnen dazu die Parameter Farbe, Linienart und Schicht der Detailansichtsränder zur Verfügung.

Hinweise:

• Die Detailansicht wird automatisch mit der Ausgangsansicht verknüpft.
• Detailansichten können auch aus flächenhaften Schnittansichten erzeugt werden
• Bei der Darstellung der Schnittflächen werden ggf. die Einstellungen der Funktion Schraffur in Schnittansicht + Ausbruch verwendet.
• Beachten Sie auch die Funktion Eigenschaften > Schraffur .. im Kontextmenü der Konstruktion. Mit dieser Funktion haben Sie die Möglichkeit, in einem Schritt alle Schnittflächen – egal in welcher Ansicht - entweder nach Werkstoffkatalog oder durch parallele Linien zu schattieren.
• Wenn Sie die Detailansicht mit Überschrift generiert haben, dann wird diese bei einer Drehung der Ansicht automatisch aktualisiert.
• Ob ein Teil in der Detailansicht berücksichtigt wird oder nicht, hängt von seinem Schnittverhalten ab, das Sie mit der Funktion Schneiden in Schnittansicht+Ausbruch festlegen.
• In der Skizze enthaltene Hilfsgeometrien werden bei der Ansichtsgenerierung berücksichtigt Das heißt: Kanten, die als Hilfsgeometrie markiert sind, haben keinen Einfluss auf die geometrische Ausprägung des Schnittes.

• Nicht aktuelle Detailansichten werden im ICN durch einen durchgestrichenen Ansichtsnamen und in der Konstruktion durch ein rotes Kreuz vor der Ansicht gekennzeichnet. Dies ist beispielsweise der Fall, wenn Sie mit Detailansichten arbeiten und das Modell nach der Definition der Ansichten transformieren oder wenn Sie auf das Modell Boolesche Operationen angewandt haben.

Ist die durchgekreuzte Darstellung in der Konstruktion nicht gewünscht, dann lässt sich dies im Konfigurationsmanagement ändern. Dort steht unter Systemeinstellungen > Visualisierung > Ansichten der Schalter Nicht aktuelle Ausbruch-, Schnitt- und Detailansichten in der Grafik durchstreichen zur Verfügung.

• Zur Aktualisierung von Detailansichten verwenden Sie die Funktion Ansichten > Bearbeiten > Akt... .


Wird eine Detailansicht von einer Schnittansicht oder einer Stelle mit einem Ausbruch erzeugt, dann wird der aktuelle Zustand der Schnittansicht bzw. des Ausbruchs in die Detail-Ansicht kopiert. Wird der Schnitt oder der Ausbruch der Ursprungsansicht nachträglich geändert, dann hat dies auf die Detailansicht keinen Einfluss. Der Schnitt bzw. Ausbruch der Detailansicht muss also dann ggf. gesondert geändert werden.
