Ansicht aktivieren

HiCAD ermöglicht das Anlegen von bis zu 950 Ansichten einer Konstruktion, von denen jedoch immer nur eine Ansicht aktiv sein kann. Die Bearbeitungs- und Darstellungsfunktionen für Ansichten beziehen sich immer auf die aktive Ansicht.

Welche Ansicht jeweils aktiv ist, sehen Sie im Information + Communication Navigator. Der Name der aktiven Ansicht wird dort in der Registerkarte Ansichten rot hinterlegt. Darüber hinaus wird der Name der aktiven Ansicht auch in der Statusinformationszeile angezeigt.

Zur Aktivierung einer Ansicht stehen verschiedene Möglichkeiten zur Verfügung:

• Sie setzen den Mauszeiger auf den entsprechenden ICN-Eintrag und drücken die linke Maustaste.
• Sie setzen den Mauszeiger auf den entsprechenden ICN-Eintrag, aktivieren mit der rechten Maustaste das Kontextmenü und wählen die Funktion Aktivieren.
• Sie klicken mit der linken Maustaste auf den entsprechenden – gestrichelt dargestellten - Ansichtsrahmen in der Konstruktion.

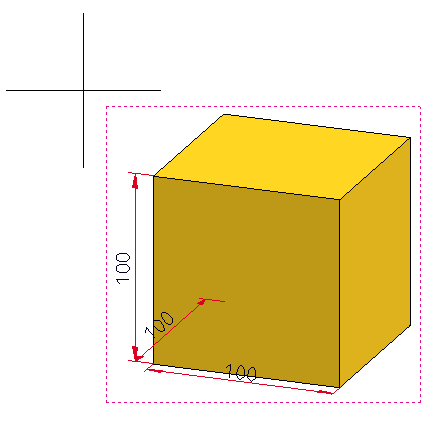

Der Ansichtsrahmen

• Sie verwenden die Funktion Ansicht auswählen, über Liste unter Ansichten > Ansichtsfunktionen > Ansichten einblenden,...

Hinweise:

• Ist die Registerkarte Ansichten aktiv, dann werden im unteren Fenster Eigenschaften des ICN Informationen zur aktiven Ansicht angezeigt, z.B. der Ansichtstyp, die gewählte Darstellung, der Status etc.
• Wenn Sie im ICN auf der Registerkarte Ansichten den Cursor auf einen Ansichtsnamen setzen, wird die entsprechende Ansicht in der Konstruktion durch einen gestrichelten Ansichtsrahmen gekennzeichnet und aktiviert. Die Kennzeichnung der Ansicht wird aufgehoben, wenn der Cursor vom ICN in die Zeichenfläche bewegt wird.
• Wenn Sie einen Ansichtsrahmen mit der linken Maustaste anklicken, wird in der Multifunktionsleiste automatisch die Registerkarte Ansichten aktiviert.
