Thema: HiCAD 3D

3D-Ansicht kopieren

Ansichten > Neu > 3D-Ansicht kopieren

Mit dieser Funktion lässt sich eine Kopie der aktiven 3D-Ansicht erzeugen.

Aktivieren Sie die gewünschte Ansicht.
Rufen Sie die Funktion 3D-Ansicht kopieren auf.
Bestimmen Sie Position der neuen Ansicht mit dem Cursor oder über das Menü Punktoptionen (Doppelklick).
Bestimmen Sie die Position

Die Kopie ist mit dem Original verknüpft.

Darüber hinaus gilt folgendes:

Kopien werden immer eingeblendet und sind nicht gegen Bearbeitungen - Ausnahme Explosionsansichten - gesperrt. Dies gilt auch dann, wenn das Original eingefroren oder ausgeblendet ist.
Auch Schnitt- und Detailkennzeichnungen des Originals werden kopiert. In der entsprechenden Ausgangsansicht (aus der Schnitt und Detail abgeleitet wurden) liegen dann die Kennzeichnungen des Originals und seiner Kopie deckungsgleich übereinander.
Die Teileeigenschaften in der Originalansicht, d.h. Farbe, Schraffur und Transparenz in einer Ansicht sowie das Schnittverhalten in Schnitt/Ausbruch werden in die Kopie übernommen.
Explosionsansichten lassen sich ebenfalls kopieren - inkl. aller Explosionsdaten, d.h. Verschiebungen, Drehungen etc.

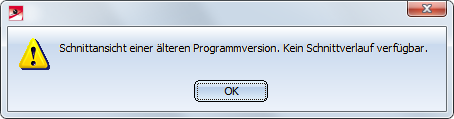

Kopien von Schnittansichten, die mit sehr alten HiCAD-Versionen erstellt worden sind, lassen sich ggf. nicht mit der Funktion Schnittansicht ändern bearbeiten. In diesem Fall erscheint eine entsprechende Meldung.
