Thema: HiCAD 3D

Ansichten

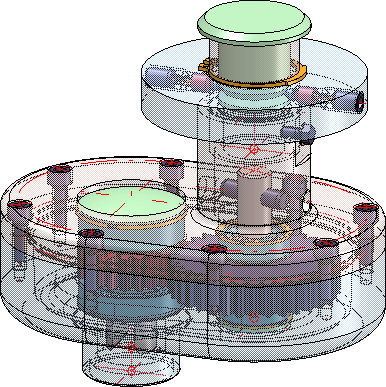

Einer der Hauptvorteile der 3D-Konstruktion ist die anschauliche Visualisierung der Modelle schon in der frühen Konstruktionsphase.  Dabei spielen die Ansichts- und Darstellungsfunktionen eine entscheidende Rolle. Mit ihnen lässt sich die Konstruktion - als Glasmodell oder schattiert - in jeder erdenklichen Perspektive, im Detail oder als Schnitt betrachten und bearbeiten.

Die Funktionen zur Definition und Bearbeitung von Ansichten und Projektionen erreichen Sie:

• über die Registerkarte Ansichten der Multifunktionsleiste,
• über das Kontextmenü: Klick mit der rechten Maustaste auf den Ansichtsrahmen in der Konstruktion oder den Ansichtsnamen im ICN oder
• über die transparente Symbolleiste (auf der Zeichenfläche).

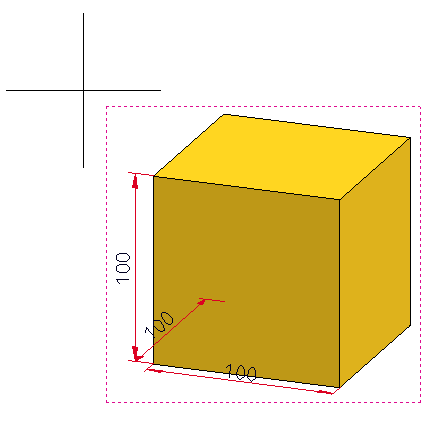

Der Ansichtsrahmen

Modell- und Blattansichten

HiCAD unterscheidet zwischen Modell- und Blattansichten. In den Blattansichten werden die Fertigungszeichnungen dargestellt, die sich automatisch aus dem 3D-Modell ableiten lassen. Neben den Blattansichten können Sie in HiCAD echte 3D-Ansichten - so genannte Modellansichten – verwenden, z. B. beliebige Detail- und Schnittansichten, Ausbrüche in beliebiger Tiefe und Richtung, Listenansichten mit bestimmten Baugruppen oder Teilen u.a.m. Hervorzuheben ist, dass auch bei der Darstellung der Fertigungszeichnungen aus 3D-Modellen echte 3D-Ansichten genutzt werden können.

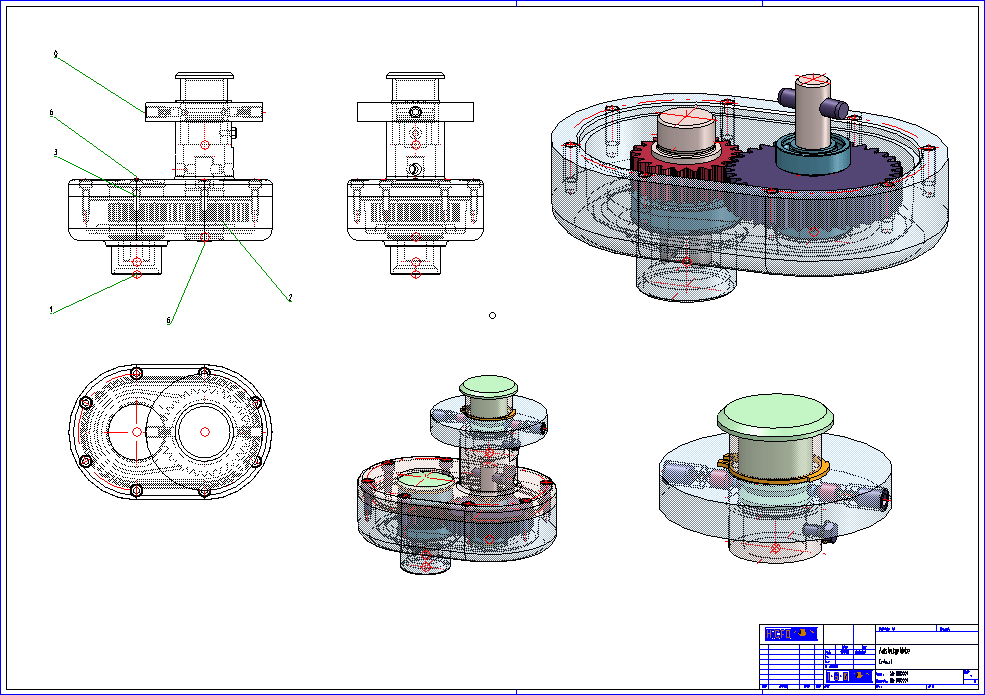

Fertigungszeichnung mit verschiedenen Blattansichten

Modellansicht

Eine Übersicht aller Ansichten der Konstruktion - getrennt nach Modell- und Blattansichten - wird im Fenster Ansichten des ICN angezeigt.

Voreinstellen der Darstellungsart in Modell- und Blattansichten

Die Darstellungsart, die beim Erstellen neuer Szenen für die Modell- und Blattansichten verwendet wird, lässt sich voreinstellen. Dabei ist zu unterscheiden zwischen

• manuell angelegten Szenen, d.h. Szenen, die Sie mit den Funktionen unter Konstruktion > Neu anlegen und
• abgeleiteten Szenen, die beispielsweise bei der Zeichnungsableitung oder beim Erstellen von Montagezeichnungen entstehen.

Manuell angelegte Szenen

Die Darstellungsart von Ansichten, die direkt beim Anlegen einer neuen Szene mit den Funktionen unter Konstruktion > neu erzeugt werden, wird wie folgt voreingestellt:

• Modellansicht
  über das HiCAD Start Center
• Blattansichten
  über das Konfigurationsmanagement unter Zeichnung > Darstellungsart mit dem Parameter Darstellungsart für Blattansicht. Die ISD-seitige Default-Einstellung ist Hidden-Line.

Die jeweils voreingestellte Darstellungsart gilt auch für nachfolgend Ansichten der aktuellen Konstruktion und zwar solange, bis in der Konstruktion eine andere Darstellungsart gewählt wird. Danach ist diese die neue Voreinstellung für die aktuelle Konstruktion.

Abgeleitete Szenen

Die Darstellung der Modellansicht in externen, durch Zeichnungsableitung erstellten Szenen lässt sich im Konfigurationsmanagement festlegen und zwar unter Zeichnungsableitung > Ansichten mit dem Parameter Darstellungsart der Modellansicht. Die ISD-seitigeVoreinstellung ist Schattiert mit Kanten.

Die Darstellungsart für die Blattansichten wird in den entsprechenden Funktionsdialogen festgelegt. Dies betrifft die folgenden Funktionen:

Unabhängig von den Voreinstellungen lässt sich natürlich die Darstellungsart von Ansichten jederzeit ändern.
