Thema: HiCAD 3D

Freier Text und Hinweislinie

3D-Bemaßung + Text > Text > Freier Text + Hinweislinie

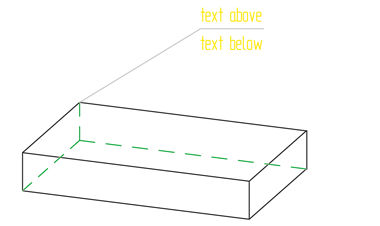

Mit dieser Funktion ordnen Sie einem 3D-Teil eine Beschriftung durch explizite Angabe der Beschriftungstexte und die Bestimmung der Hinweislinie zu.

1. Identifizieren Sie das zu beschriftende Teil.
2. Nehmen Sie im Dialogfenster die gewünschten Einstellungen vor. Die Bedienung des Dialogfensters erfolgt analog zur Funktion Beschriftungseinstellungen ändern.
3. Verlassen Sie das Fenster mit OK.
4. Bestimmen Sie die Hinweislinie durch Angabe zweier Punkte.

Unter finden Sie Funktionen zur Bearbeitung von Beschriftungen.

Liegen bei der Identifizierung des Fußpunktes (1. Punkt) mehrere Punkte deckungsgleich übereinander, dann bestimmt die Einstellung im Konfigurationsmanagement (ISDConfigEditor.exe) unter Systemeinstellungen > Beschriftungsfahnen > Punktabfrage bei deckungsgleichen Punktenwie in diesem Fall verfahren wird.

• Nicht nachfragen
  HiCAD übernimmt ohne Rückfrage den obersten dieser Punkte.
• Nachfragen
  Hier erfolgt eine Abfrage, welcher der Punkte übernommen werden soll. Dazu geben Sie die entsprechende Punktnummer an. HiCAD nummeriert die Punkte von vorne nach hinten, d.h. der vorderste Punkt hat die höchste Nummer. Dies ist immer der HiCAD Default-Vorschlag.

• Verwende allgemeine Einstellung
  Hier wird die allgemeine Einstellung unter Systemeinstellungen > Identifizierung > Punktabfrage bei deckungsgleichen Punkten verwendet. Ist die Checkbox dort aktiv, dann erfolgt eine Abfrage, anderenfalls nicht.
