Thema: HiCAD 3D
HiCAD bietet die Möglichkeit, Teilelisten, d.h. eine Auswahl mehrerer Teile, in einem Schritt zu beschriften. Die Definition einer Teileliste kann entweder in der Konstruktion oder im ICN erfolgen, indem Sie bei gedrückter STRG-Taste nacheinander die gewünschten Teile mit der linken Maustaste auswählen.
Bei dieser Funktion können Sie die Vorlagendatei mit den Beschriftungseinstellungen frei wählen und verschiedene Filtereinstellungen nutzen. Beispielsweise können Sie festlegen, ob
werden sollen.

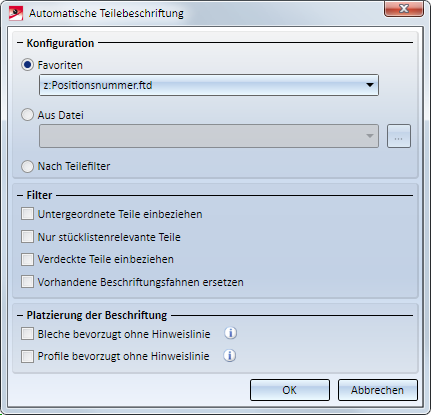

Dazu wird das folgende Dialogfenster angezeigt:
Konfiguration
Die Einstellungen finden Sie im Konfigurationsmanagement unter Zeichnung > Beschriftungen > Automatische Beschriftung > Favourites. Dort können Sie auch die Vorlagendatei für die automatische Beschriftung voreinstellen. Diese wird nach dem Start der Funktion Automatische Teilebeschriftung als Vorbelegung im Feld Favoriten angezeigt.
, um die gewünschte Datei auszuwählen.
Filter
Hier haben Sie die Möglichkeit, Filtereinstellungen vorzunehmen und so z.B. bestimmte Teile der Auswahl von der Bearbeitung auszuschließen.
Folgende Filter sind verfügbar:
Ein Beispiel:

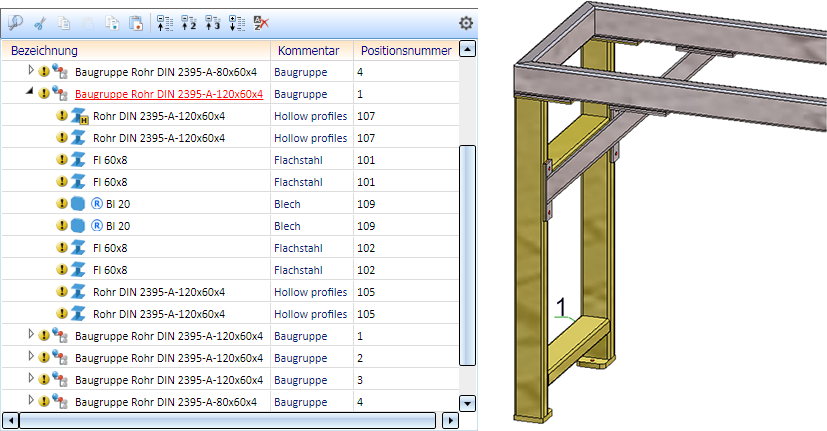

Die Abbildung zeigt den Ausschnitt eines Tragwerks. Wir betrachten die Baugruppe mit der Positionsnummer 1.

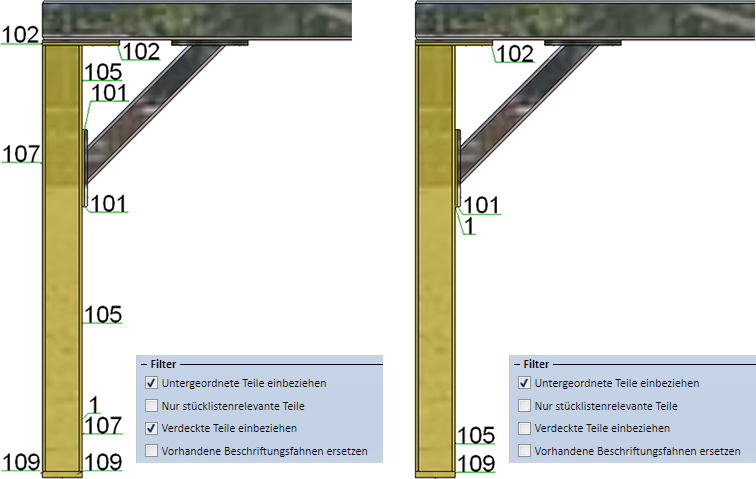

Die automatische Teilebeschriftung liefert dann beispielsweise in der Vorderansicht das folgende Ergebnis:

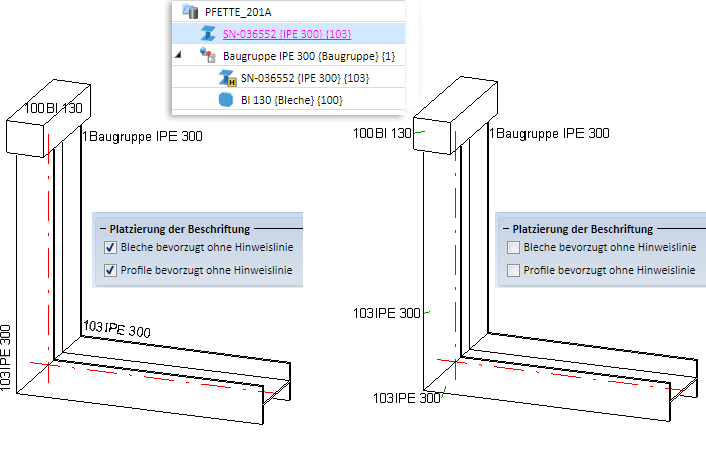

Platzierung der Beschriftung
Hier haben Sie die Möglichkeit festzulegen, ob die Beschriftung von Blechen und Profilen bevorzugt ohne Hinweislinie erfolgen soll.
Ist diese Checkbox aktiv, dann wird wie folgt verfahren: Ist ausreichend Platz am Teil vorhanden, dann werden die Blechbeschriftungen direkt im Teil erzeugt. Reicht der Platz nicht aus, dann wird die Blechbeschriftung mit Hinweislinie erzeugt.
Ist diese Checkbox aktiv, dann wird wie folgt verfahren: Ist ausreichend Platz am Profil vorhanden, dann wird die Profilbeschriftung entlang des Profils erzeugt. Reicht der Platz nicht, dann wird die Beschriftung mit Hinweislinie erzeugt.
Die beim Verlassen des Dialogfensters (mit OK) gewählten Einstellungen sind beim nächsten Aufruf der Funktion voreingestellt.

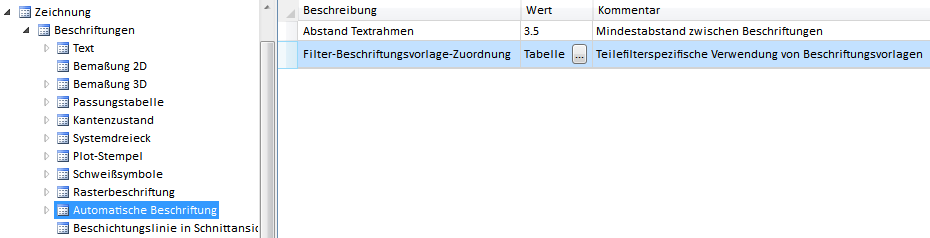

Ist im Dialogfenster Automatische Teilebeschriftung die Option Teilefilter aktiv, dann wird die im Konfigurationsmanagement unter Zeichnung > Beschriftungen > Automatische Teilebeschriftung festgelegte Filter-Beschriftungszuordnung verwendet.

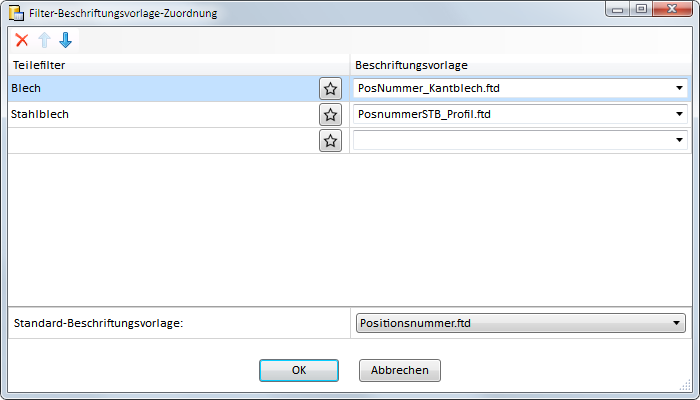

Durch einen Klick auf das Symbol
, wird die aktuelle Zuordnung eingeblendet.
Die ISD-seitige Defaulteinstellung ist, dass für Bleche und Stahlbaubleche unterschiedliche Beschriftungsvorlagen verwendet werden und zwar jeweils die in der Tabelle angegebenen Vorlagen. Für alle anderen Teile wird die unten im Fenster gewählte Beschriftungsvorlage verwendet.
Die Symbole und Buttons:
|
|
Löscht die aktuell markierten Zuordnungen. Alternativ können Sie auch mit der rechten Maustaste in eine Tabellenzeile klicken und dann Löschen wählen. |
|
|
Schiebt die aktuell markierte Zuordnung nach unten bzw. nach oben Die Zuordnungen werden bei der automatischen Beschriftung von oben nach unten abgearbeitet. Je nachdem, welche Favoriten hier gewählt werden, beeinflusst die Reihenfolge auch die Beschriftung (siehe Beispiel 2 ) |
|
|

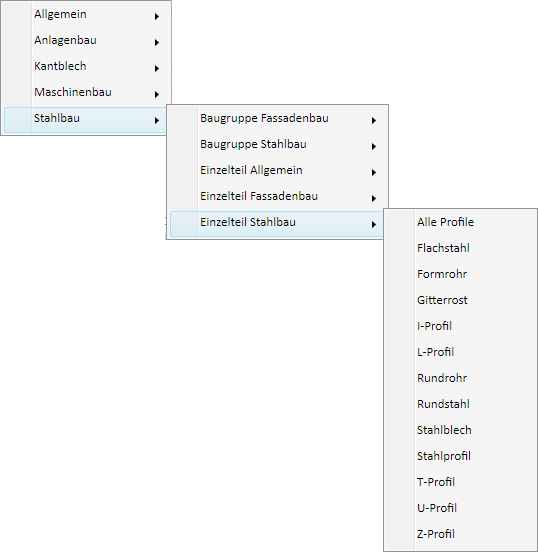

Auswahl eines Favoriten, d.h. der Objekte, denen Sie eine andere als die Standard-Beschriftungsvorlage zuordnen wollen. Zur Auswahl stehen hier dieselben Favoriten wie bei der Funktion Teilefilter in der transparenten Toolbar - sowohl die ISD-seitig vordefinieren Favoriten als auch die von Ihnen selbst angelegten Filter, z.B.
|
|
OK |
Übernimmt die aktuelle Zuordnungstabelle und schließt das Dialogfenster |
|
Abbrechen |
Schließt das Dialogfenster ohne Übernahme der geänderten Zuordnungen |

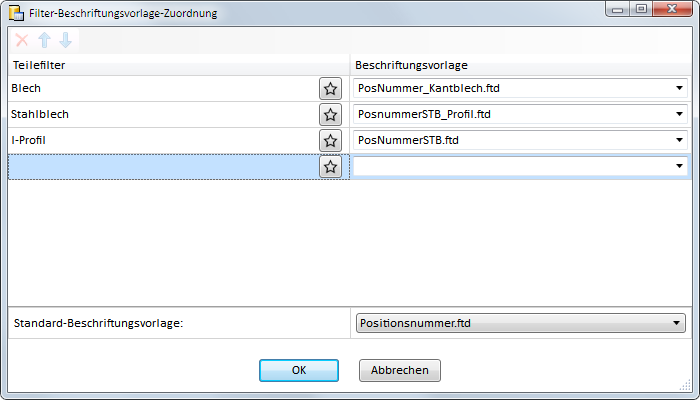

Beispiel 1: Festlegen einer neuen Zuordnung für I-Profile
Angenommen für I-Profile soll eine spezielle Beschriftungsvorlage verwendet werden. So gehen Sie vor:
.
Beispiel 2: Anlegen eines neuen Teilefilters / Festlegen einer neuen Zuordnung für diesen Filter / Auswirkung der Reihenfolge

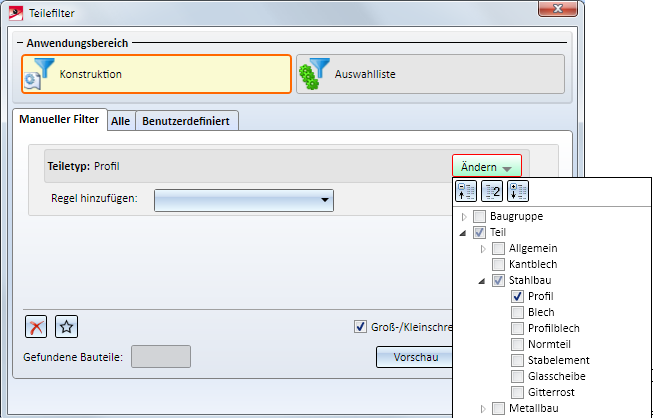

In diesem Beispiel verwenden wir einen selbst angelegten Teilefilter. Dazu wird die Funktion Teilefilter in der transparenten Toolbar aufgerufen.
Dort aktivieren wir die Registerkarte Manuelle Filter, wählen unter Ändern Teil >Stahlbau > Profil, klicken auf das Symbol
, wählen Favorit speichern und speichern den Filter unter Einzelteil Stahlbau mit dem Namen Alle Profile.

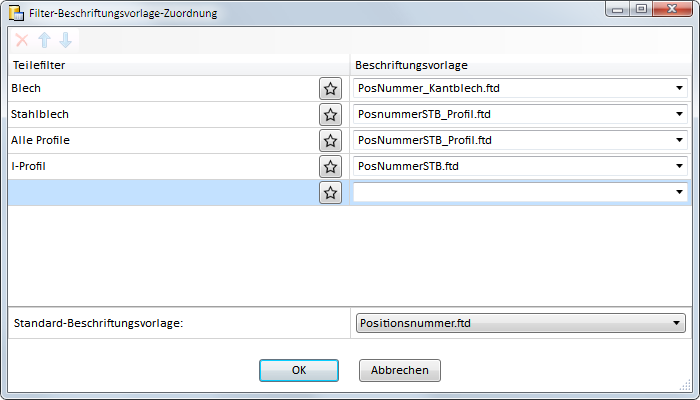

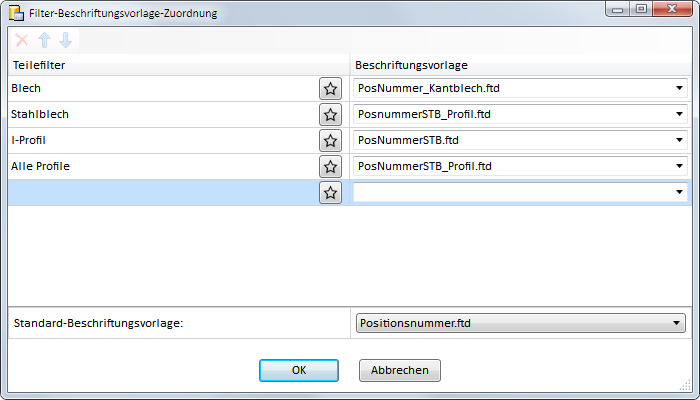

Die Filter steht nun auch im Konfigurationsmanagement zur Verfügung, so dass auch für diesen Filter eine eigene Zuordnung festgelegt werden kann, z.B.
Und hier hat jetzt die Reihenfolge der Einträge Auswirkungen auf die Beschriftung. Bei der oben ab gebildeten Zuordnung würden jetzt erst Bleche, dann Stahlbaubleche, dann I-Profile und dann alle anderen Profile beschriftet.
Wir vertauschen jetzt die Zeilen I-Profile und Alle Profile.
Jetzt werden nach den Kantblechen und Stahlbaublechen alle Profile beschriftet, d.h. auch die I-Profile. Das heißt, die Zuordnung für I-Profile wird gar nicht mehr ausgewertet.
