Beispiel - Kreisförmigen Querschnitt verlegen

3D-Standard > Neu > Kantenzugsweep neu

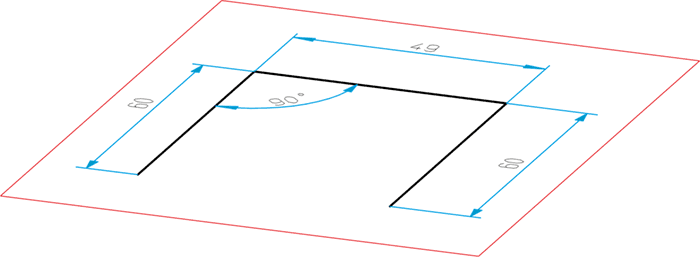

An der abgebildeten Leitlinie soll ein Kreisquerschnitt verlegt werden.

1. Zeichnen Sie die Leitlinie.
2. Aktivieren Sie die Funktion Kantenzugsweep .
3. Geben Sie die Sachnummer ein.
4. Aktivieren bzw. deaktivieren Sie nach Bedarf die Checkboxen Referenziert, und Feature. und Stücklistenrelevant .
5. Aktivieren Sie die Option Kreisquerschnitt.
6. Geben Sie den Durchmesser an, z.B. 10.

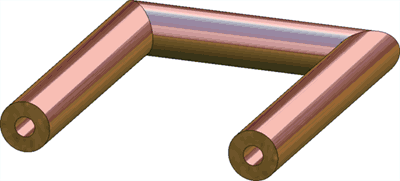

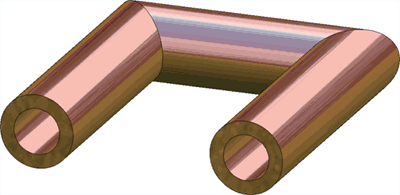

7. Aktivieren Sie die Checkbox Hohl, wenn Sie einen Hohlkörper erzeugen wollen. Soll die Wandstärke nach außen abgetragen werden, dann aktivieren Sie zusätzlich die Checkbox nach außen.
8. Geben Sie die Wandstärke an, z.B. 3.
9. Klicken Sie auf das Symbol Leitlinie auswählen.
10. Identifizieren Sie die Leitlinie.

11. Klicken Sie auf den Button Vorschau und dann auf Übernehmen, wenn das Teil wie dargestellt erzeugt werden soll.
