Thema: HiCAD 3D

Flächen transformieren

3D-Standard > Tools > Fläche

Mit den Funktionen dieses Menüs transformieren Sie Flächen durch Verschieben, Drehen, Bewegen, Spiegeln oder Skalierung. Dabei wird unterschieden zwischen:

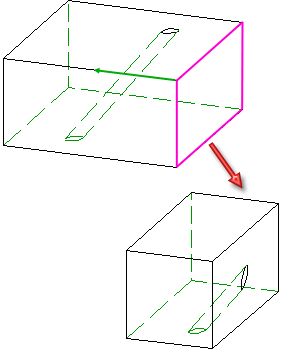

Umgebungsflächen beibehalten (konstante Richtung)

Es werden nur die Flächenränder angepasst.

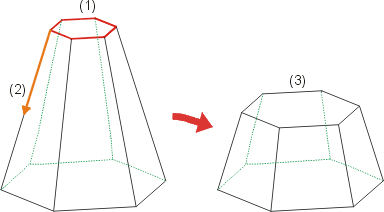

(1) Fläche, (2) Verschiebevektor, (3) Anpassung der Flächenränder

Facettenrand beibehalten (konstante Flächen)

Benachbarte Flächen werden durch Neigung oder Triangulation angepasst.

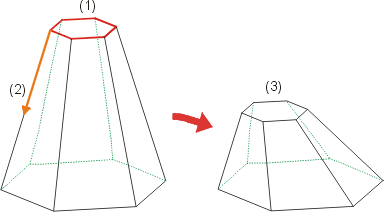

(1) Fläche, (2) Verschiebevektor, (3) Anpassung der benachbarten Flächen durch Neigung

Umgebungs- flächen beibehalten	Facettenrand beibehalten
		Verschieben verschiebt die Fläche durch Angabe zweier Punkte
		Flächen verschieben mit Vektor (3D) verschiebt die Fläche durch Angabe eines Verschiebevektors
		Drehen um Kante/2 Punkte dreht die Fläche um eine Achse. Diese kann entweder durch Identifizierung einer Kante oder durch Angabe zweier Punkte bestimmt werden.

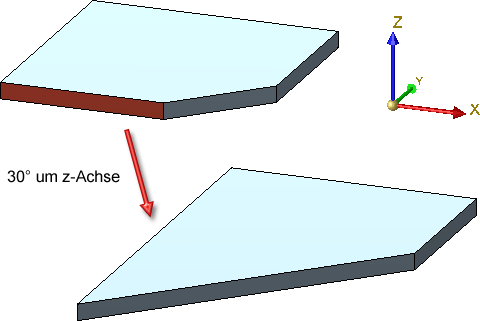

		Drehen um Achsen dreht die Fläche um die x-, y- oder z-Achse
		Bewegen verschiebt die Fläche und dreht sie gleichzeitig
		Ähnlichkeit verschiebt, dreht und skaliert die Fläche
		Skalieren skaliert das aktive Objekt oder ändert Volumen, Masse oder Oberfläche
		Transformation wiederholen Übernimmt die zuletzt auf eine Fläche angewandte Transformation für die gewählte Fläche
		Flächenradius ändern Ändert Flächenradien von analytischen Zylindern oder Polyederzylindern durch Angabe des neuen Wertes
		Flächenradius ändern über Punkt Ändert Flächenradien von analytischen Zylindern oder Polyederzylindern durch Angabe eines Punktes auf der Mantelfläche
*		Kantenradius ändern Verkleinert/vergrößert Kreis- oder Polyederflächen durch Angabe des neuen Wertes
*		Kantenradius ändern über Punkt Verkleinert/vergrößert Kreis- oder Polyederflächen durch Angabe eines Punktes auf der Mantelfläche

* Diese Funktionen sind nur verfügbar für Flächen transformieren (Umgebungsflächen beibehalten)

Weitere Flächenfunktionen finden Sie unter Weitere im Menü Flächen.

Hinweise:

Die Funktionen arbeiten analog zu den entsprechenden Transformationsfunktionen für Teile.
Zur Auswahl der zu transformierenden Flächen wird automatisch das Flächenauswahlmenü angezeigt. Dies ist jedoch nur der Fall, wenn beim letzten Verlassen des Flächenauswahlmenüs die Option Fenster immer einblenden aktiv war. Das Flächenmenü kann nach dem Funktionsaufruf auch mit der rechten Maustaste aktiviert werden.
Die Verschiebung von Flächen kann auch dynamisch mit dem Cursor erfolgen. Geben Sie einfach anstelle der Länge des Verschiebevektors den Wert 0 ein.
Beim Verschieben und Drehen von Flächen werden nun auch Topologieänderungen berücksichtigt. Darüber hinaus lassen sich die Funktionen auch anwenden, wenn Freiformflächen beteiligt sind.

Flächenauswahlmenü (3D) • Radien ändern (3D) • Teil transformieren und wiederholen (3D)
