Thema: HiCAD 3D

Fläche kopieren

3D-Standard > Tools > Fläche > Weitere > Fläche kopieren

Mit dieser Funktion kopieren Sie Flächen aus beliebigen Teilen der aktuellen Konstruktion in ein anderes Teil.

1. Identifizieren Sie das Teil, in das die Flächen kopiert werden sollen. Dies kann entweder mit dem Cursor erfolgen oder durch Drücken der rechten Maustaste im Fenster Bauteilauswahl.

Ist dieses Fenster aktiv, dann haben Sie auch die Möglichkeit, das Ziel im ICN auszuwählen. Dazu zeigen Sie im ICN mit dem Cursor auf das Teil, drücken die rechte Maustaste und wählen dann Teil auswählen.

2. Identifizieren Sie nach der Auswahl des Zielteils die Flächen, die kopiert werden sollen.
3. Beenden Sie die Flächenauswahl mit der rechten Maustaste.

Alle gewählten Flächen werden in das Zielteil kopiert.

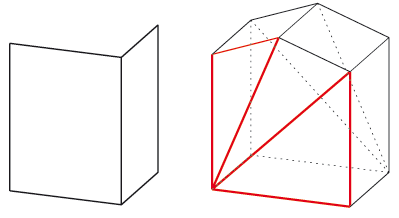

Links: Zielteil, Rechts: ausgewählte Flächen

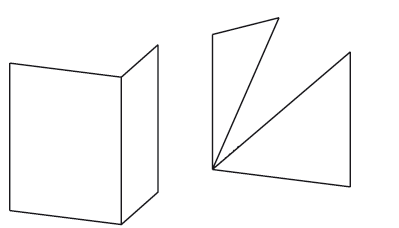

Zielteil nach Ausführung der Funktion

Beachten Sie:

• Das Zielteil darf kein Solid sein. Ist dies der Fall, wird eine entsprechende Meldung angezeigt.

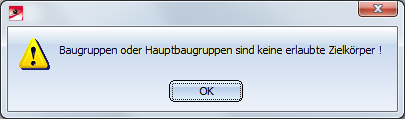

• Auch Baugruppen und Hauptbaugruppen sind als Ziel nicht zugelassen.

Weitere Flächenfunktionen (3D) • Flächenfunktionen (3D)
