Thema: HiCAD 3D

Teil ausnehmen, mit Translation

3D-Standard > Bearbeiten mit Skizze > Ausn. T.

Mit dieser Funktion fügen Sie eine Bohrung in das aktive Teil ein. Die Bohrung basiert dabei auf einer Skizze, die das aktive 3D-Teil in der ganzen Tiefe durchdringt. Das beim Bohren entstehende Teil ist die Differenz des aktiven 3D-Teils und des aus der Skizze abgeleiteten Translationsteils.

Beim Einfügen von Bohrungen ist auch die Mehrfachauswahl von Teilen möglich. Ist beim Aufruf der Funktion eine Teileliste aktiv, dann wird die Bohrung in einem Schritt auf alle Teile der Liste angewendet, sofern diese in Bohrrichtung liegen.

Um eine Bohrung zu erzeugen, gehen Sie folgendermaßen vor:

1. Aktivieren Sie die Registerkarte Ausnehmen und dort das Symbol Ausnehmen ganz durch .
2. Ist das aktive Teil ein Hauptteil oder eine Baugruppe, dann können Sie über die Checkboxen Nebenteile berücksichtigen und Feature verteilen festlegen, wie untergeordnete Teile beim Bohren behandelt werden sollen.

• Nebenteile berücksichtigen
  Ist diese Checkbox aktiv, dann werden auch die in Bohrrichtung liegenden untergeordneten Teile gebohrt.
• Feature verteilen
  Ist diese Checkbox aktiv (Defaulteinstellung), dann werden auch hier die in Bohrrichtung liegenden untergeordneten Teile gebohrt. Darüber hinaus wird aber zusätzlich geprüft, ob den bearbeiteten Teile ein Feature-Protokoll zugeordnet ist. Falls ja, wird diesen Teilen auch das Feature-Protokoll der Bohrung zugewiesen. Das bedeutet, dass bei einer Feature-Neuberechnung dieser Teile auch die Bohrung erhalten bleibt. Ist die Checkbox dagegen inaktiv, dann wird das Bohrungs-Feature nur dem beim Aufruf der Funktion aktiven Hauptteil bzw. der aktiven Baugruppe zugeordnet.

3. Geben Sie den Neigungswinkel ein, wenn die Bohrung mit Formschräge erzeugt werden soll. Die Lage der Formschräge wird durch das Vorzeichen beeinflusst.
4. Wollen Sie eine bereits vorhandene Skizze verwenden, dann klicken Sie auf die Schaltfläche Skizze auswählen , und identifizieren Sie die Skizze.
   Um eine neue Skizze zu erstellen, klicken Sie auf die Schaltfläche Skizze neu erzeugen . HiCAD zeigt die Registerkarte Skizze an. Erstellen Sie die gewünschte Skizze.
5. Legen Sie die übrigen Optionen durch Aktivieren/Deaktivieren der Checkboxen fest.
6. Klicken Sie auf die Schaltfläche Vorschau, um sich das Ergebnis anzeigen zu lassen.
7. Klicken Sie auf Schaltfläche Übernehmen, wenn Sie die Bohrung - wie in der Vorschau dargestellt - übernehmen wollen.

Beispielgrafiken:

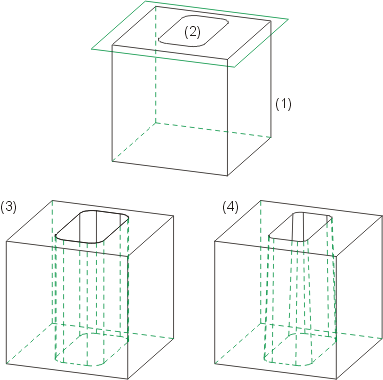

Bohren

(1), (2) Quader mit Skizze (3) Bohrung, (4) Bohrung mit Formschräge

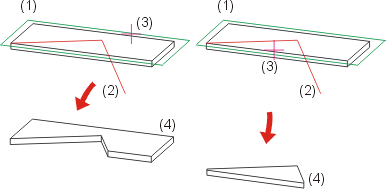

Bohren unter Verwendung offener Skizzen

(1) Ausgangsteil (2) offene Skizze, (3) abzuschneidende Seite (4) Ergebnis

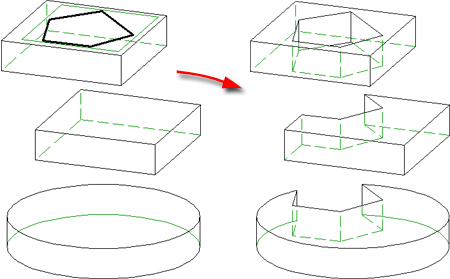

Bohren einer Mehrfachauswahl

Links: Mehrfachauswahl mit Skizze, Rechts: Ergebnis

Unter finden Sie weitere Funktionen zur Erzeugung von Ausnehmungen und zum Aufschneiden von Teilen.

	Teil ausnehmen, mit Translation + Tiefe
	Ausnehmung löschen
	Teilen

Hinweise:

• Als Teilename wird der Name des 3D-Teils beibehalten. Ragt die Skizze über die Begrenzungskanten des 3D-Teils hinaus, dann wird dieses (ab-)geschnitten, im ungünstigsten Fall zerschnitten. Überdeckt die Skizze das 3D-Teil vollständig, dann entsteht ein leeres Teil.
• Die Richtung in der gebohrt und angefügt wird, hängt von der aktuellen Skizzenebene ab.
