Teil spiegeln

3D-Standard > Transformieren > Spieg...

Das aktive Objekt wird an einer Ebene gespiegelt, die folgendermaßen bestimmt werden kann:

Funktion

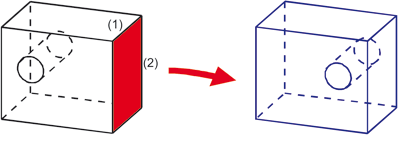

	Teil spiegeln, über 2 Kanten Die Spiegelungsebene wird durch Identifizierung zweier Kanten bestimmt. Beispiel
	Die nachfolgenden Funktionen erreichen Sie, indem Sie auf das Symbol klicken.
	Teil spiegeln, über 2D-Linie Das Teil wird an einer vorhandenen 2D-Linie gespiegelt.
	Teil spiegeln, über 2 2D Das Teil wird an einer durch zwei 2D-Punkte bestimmten Linie gespiegelt.

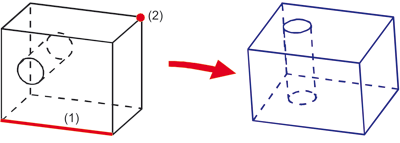

	Teil spiegeln, über Kante/Punkt Die Spiegelungsebene wird durch Identifizierung einer Kante und Bestimmung eines Punktes festgelegt. Beispiel

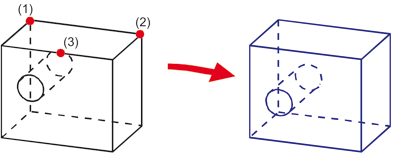

	Teil spiegeln, über 3 Punkte Die Spiegelungsebene wird durch drei Punkte bestimmt. Beispiel
	Teil spiegeln, aktive XY-Ebene Verwenden der XY-Ebene des aktuellen Koordinatensystems
	Teil spiegeln, aktive XZ-Ebene Verwenden der xZ-Ebene des aktuellen Koordinatensystems
	Teil spiegeln, aktive YZ-Ebene Verwenden der yZ-Ebene des aktuellen Koordinatensystems

Beachten Sie:

• Beim Spiegeln (ohne Wiederholung) referenzierter Teile werden automatisch auch die referenzierten Gleichteile gespiegelt - sowohl in der aktuellen Konstruktion als auch in allen Konstruktionen. Dabei wird die Ausrichtung des Koordinatensystems der Gleichteile an die des gespiegelten Teils angepasst und damit ggf. verändert. Wollen Sie dies nicht, dann lösen Sie ggf. vor dem Spiegeln die Referenzierung auf.

Ein Beispiel:

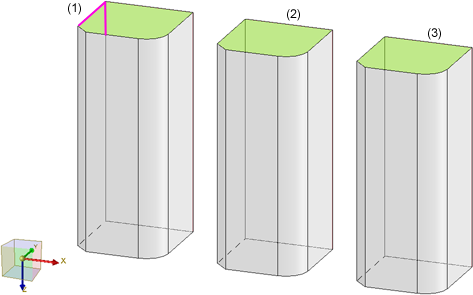

Die Abbildung zeigt ein referenziertes Teil (1) mit zwei Gleichteilen (2) und (3). Das Koordinatensystem aller Teile hat die gleiche Ausrichtung.

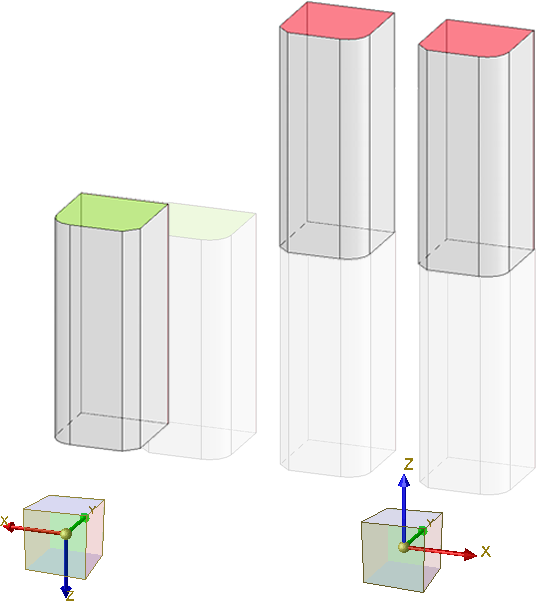

Jetzt wird das Teil (1) an der durch die beiden farbig gekennzeichneten Kanten bestimmten Fläche gespiegelt. Dadurch ändert sich die Ausrichtung der Gleichteile (2) und (3).

• Beim Spiegeln mit Wiederholung wird die Referenzierung grundsätzlich aufgelöst!
