Skizzenelemente trimmen

Skizze > Bearbeiten > Trim...

Mit dieser Funktion löschen Sie den Abschnitt eines Skizzenelementes bis zum nächstliegenden Schnittpunkt mit einem anderen Skizzenelement. Zugelassen sind Schnittpunkte von Linien, Bögen, Ellipsen und Kreisen.

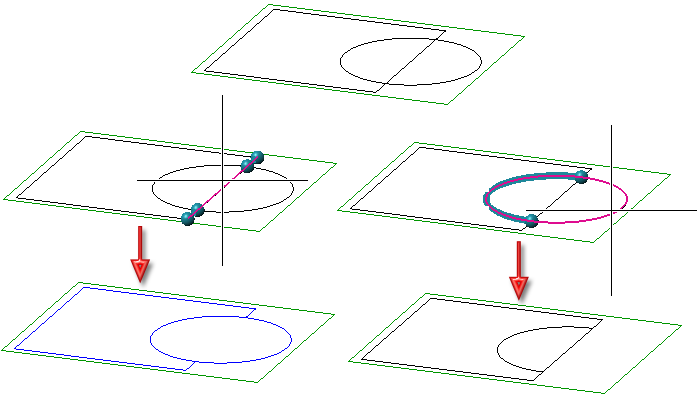

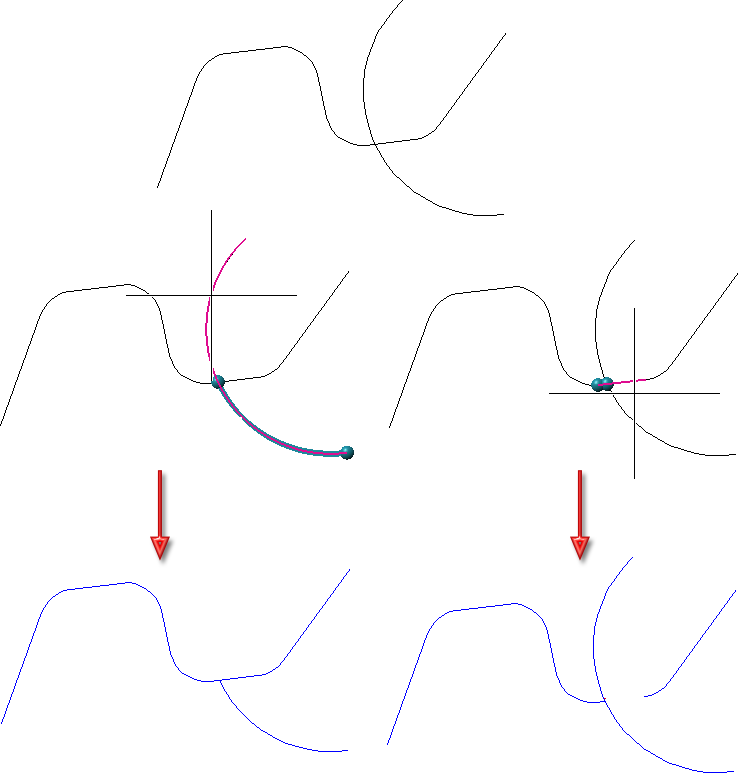

Wenn Sie den Cursor in der Konstruktion über die Skizze bewegen, prüft HiCAD in Abhängigkeit von der aktuellen Cursorstellung, ob das Skizzenelement Schnittpunkte mit anderen Skizzenelementen hat. Ist dies der Fall, dann wird der Teil des Elementes, der gelöscht würde, farbig markiert (magenta, Sonderfarbe Markierung 1). Die Teile der Elementes, die erhalten bleiben sowie deren Endpunkte werden ebenfalls farbig markiert (Sonderfarbe Vorschau). Die Endpunkte werden als Symbol (Kugel) dargestellt.

Durch Abtippen des Cursors wird die Löschung ausgeführt.

Weitere Bearbeitungsfunktionen für Skizzenelemente finden Sie unter im Menü Ändern.

Trimmen
	Linie in Bildschirmebene trimmen
	Linie in Bearbeitungsebene trimmen
Länge ändern
	Linie verlängern um Wert
	Linie verlängern bis Fläche/Linie/Punkt
Teilen
	Linie teilen, Teilungsanzahl
	Linie teilen, mit Punkt
	Linienzug In diesem Menü finden Sie weitere Funktionen zur Bearbeitung von Linienzügen. Verbinden und Trennen von Linienzügen Verändern von Punkten eines Linienzuges
Sonstige
	Radius ändern
	Ecke schließen
	Linienzug schließen schließt offene Linienzüge von Skizzen, d.h. Anfangs- und Endpunkt werden miteinander verbunden.

Hinweise:

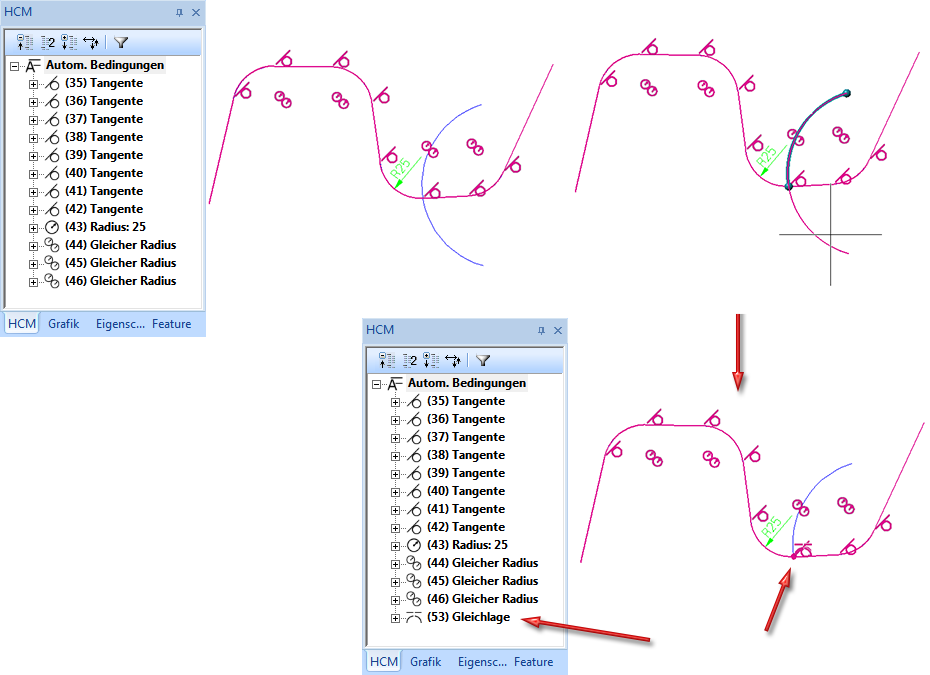

Vorhandene HCM-Bedingungen werden bei dieser Funktion berücksichtigt.
Bei 3D-Skizzen werden - falls möglich - Gleichlagebedingungen zwischen dem neuen Linienende und der Linie, an der getrimmt wurde, vergeben.

Angepasst werden gegebenenfalls längenartige HCM-Bedingungen (Abstand/Länge/Öffnungswinkel), z.B. wenn keine Gleichlage vergeben wird.
