Sonstige Freiformkurven

• Kurve aus FF-Flächen
• CONS aus Polgyonzug

Kurve aus FF-Fläche

Skizze > Freih...> Kurve aus FF-Fläche

Mit dieser Funktion übernehmen Sie Parameter- oder Randlinien einer Freiformfläche als Kurve.

1. Legen Sie vorher eine neue 3D-Skizze an.
2. Identifizieren Sie nach dem Aufruf der Funktion die Freiformfläche.
3. Wählen Sie, ob Parameter- oder Randlinien übernommen werden soll. Bei Parameterlinien müssen Sie zusätzlich festlegen, ob sie in u- oder v-Richtung gewählt werden sollen.

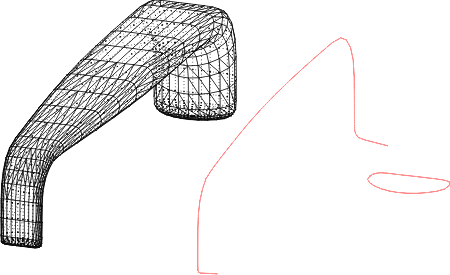

Parameterlinie und Randkurve (rechts) wurden aus der Freiformfläche (links)  übernommen

Die erzeugte Kurve liegt exakt auf der Freiformfläche. Wählen Sie ggf. die Funktion Nur aktives Teil darstellen, um nur die neue Kurve darzustellen.

CONS aus Polygonzug

 Skizze > Freih...> CONS aus Polygonzug

Mit dieser Funktion projizieren Sie eine 3D-Skizze auf eine Freiformfläche. Das Ergebnis ist eine Flächenkurve (CONS = Curves on Surfaces). Optisch wird dies nicht dargestellt!
