Schweißnaht bearbeiten (1500)

Wenn Sie zur Bearbeitung eine Schweißnaht ausgewählt haben, die Sie mit einer früheren HiCAD-Version (vor 1600) erstellt haben, dann wird zur Bearbeitung das alte Dialogfenster mit den Registerkarten

Einbau,
Darstellung und
Fahne.

angezeigt. Stellen Sie zunächst über die oben genannten Registerkarten die gewünschten Optionen und Parameter ein. Anschließend stehen die folgenden Möglichkeiten zur Verfügung:

Erzeugen	Die Schweißnaht wird mit den angegebenen Parametern erzeugt. Bei einer Darstellung mit Fahne, fordert HiCAD Sie auf, den Anfangspunkt und die Knickpunkte der Fahne zu bestimmen. Sie beenden die Bestimmung der Punkte mit der rechten Maustaste. Beachten Sie bitte, dass dabei ein weiterer Punkt bestimmt wird. Nach der Erzeugung der Fahne ist die Funktion Schweißnaht weiterhin aktiv!
Ausführen	Wie Erzeugen, aber nach der Erzeugung der Fahne wird die Funktion beendet.
Schließen	Mit dieser Schaltfläche beenden Sie die Funktion Schweißnaht einfügen. In der Kantenliste aufgeführte und noch nicht verschweißte Kanten, werden nicht mehr berücksichtigt.

Registerkarte Einbau

Hier bestimmen Sie die zu verschweißenden Teile und Kanten sowie den Nahttyp, die Nahtdicke und die Darstellung der Schweißnaht.

Der Nahttyp

Wichtige Nahttypen sind

I-, V-, X-, Y-, U-, K-Nähte bei stumpf gestoßenen Enden,
Kehlnähte beim T-Stoß und Überlappstoß,
Ecknähte beim Eckstoß oder
Bördelnähte bei gebördelten Kanten.

Die Symbolleiste im oberen Bereich der Registerkarte enthält eine Auswahl verschiedener Schweißsymbole. Das jeweils aktive Symbol ist farbig markiert.

Sie können die Belegung dieser Zeile wie folgt verändern:

Wählen Sie das zu ersetzende Icon mit dem Cursor aus.
Klicken Sie auf die Schaltfläche Weiter. Ein Menü mit weiteren Schweißsymbolen wird angezeigt.
Wählen Sie den gewünschten Nahttyp aus. Das in der Registerkarte Einbau zuvor aktive Symbol wird durch das hier gewählte Symbol ersetzt.

Die Nahtdicke

Die Nahtdicke legen Sie über das entsprechende Werteingabefeld fest. Sie können den gewünschten Wert manuell in das Feld eintragen oder eine der vordefinierten Nahtdicken aus der Listbox auswählen.

Die Darstellung

Zur Darstellung der Schweißnaht stehen folgende Varianten zur Verfügung:

Symbol

Fahne erzeugen

Schweißsymbol mit Textfahne

Symbol

Fahne erzeugen

Schweißsymbol ohne Textfahne

Keine

Fahne erzeugen

Ohne Symbol mit Textfahne (Baustellen-/Werkstattnähte)

Solid

Fahne erzeugen

Solid mit Textfahne

Solid

Fahne erzeugen

Solid ohne Textfahne

Teilnähte

Soll die Schweißnaht in Teilnähte aufgeteilt werden, dann geben Sie hier die Anzahl der Teilnähte und den Nahtabstand ein.

Teile auswählen

Zur Auswahl der zu verschweißenden Teile klicken Sie auf die Schaltfläche Teile auswählen. Identifizieren Sie anschließend das anzuschweißende Teil und dann das Teil, an das angeschweißt werden soll. Beachten Sie, dass die Schweißnaht immer dem zuerst identifizierten Teil als Nebenteil zugeordnet wird!

Hinweise:

3D-Schweißnähte können auch in einem Teil definiert werden, beispielsweise um geschweißte Rohre zu definieren. In diesem Fall identifizieren Sie zweimal das gleiche Teil.
Das Verschweißen einer Kante mit einer Fläche ist auch möglich, wenn diese sich nicht berühren.

Kantenwahl

Erst nach der Auswahl der zu verschweißenden Teile sind die Einstellmöglichkeiten im Bereich Kantenwahl aktiv. Hier legen Sie fest, wie die zu verschweißenden Kanten bestimmt werden sollen.

Einzeln	Sie wählen die Kanten durch Identifizierung mit dem Cursor aus. Alle identifizierten Kanten werden in die Kantenliste eingetragen.
Auto	HiCAD ermittelt automatisch alle in Frage kommenden Kanten und trägt diese in die Kantenliste ein. Diese Option ist nur möglich, wenn Sie zwei verschiedene Teile verschweißen.

Sie können Einträge aus der Kantenliste entfernen, indem Sie den Cursor in die entsprechende Zeile setzen und dann die LÖSCH-Taste drücken oder mit der rechten Maustaste den Befehl Löschen im Kontextmenü wählen.

Registerkarte Darstellung

Hier legen Sie die Parameter für die Symbol- und Soliddarstellung der Schweißnaht fest. Dies sind

der Abstand der Striche und deren Länge (Symbol) sowie
Radius und Höhe der Zylinder (Solid).

Haben Sie auf der Registerkarte Einbau die Solid-Darstellung gewählt, dann sind die Eingabefelder hier inaktiv.

Registerkarte Fahne

Hier legen Sie die Parameter für die Fahne fest. Dies sind die Art und Form (Fertigung) der Fahne, die Richtung, die Bezugslinie sowie die Form.

Sie wählen die gewünschten Parameter, indem Sie das entsprechende Symbol oder das darunter liegende Optionsfeld aktivieren. Durch Anklicken der Option Mehrfachknick lassen sich Fahnen mit mehreren Knickpunkten erzeugen.

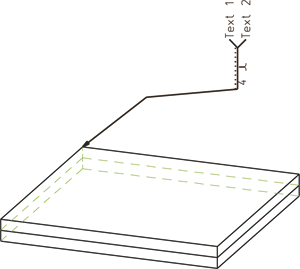

Darüber hinaus lässt sich die Fahne mit und ohne Gabel erzeugen. Haben Sie die Option mit Gabel gewählt, dann können Sie in den Textfeldern Text1 und Text2 die Beschriftungstexte für die beiden Zweige eingeben.

Die Felder im Bereich Form werden nur bei der Solid-Darstellung ausgewertet!
