Thema: HiCAD 3D

Freistich

3D-Standard > Normbearbeitung > Gew... > Freistich

Mit dieser Funktion erzeugen Sie einen Freistich.

1. Aktivieren Sie die Funktion Freistich .
2. Das Dialogfenster Einstellungen wird angezeigt (Ausnahme: In den Einstellungen ist die Option Fenster nicht mehr einblenden aktiv.). Nehmen Sie die gewünschten Einstellungen vor und verlassen Sie das Fenster mit OK.
3. Das Katalogsystem für Freistiche wird geöffnet.

• Wählen Sie die gewünschte Tabelle, indem Sie auf das entsprechende Symbol oder den Listeneintrag klicken, z.B. DIN509 F.
• Im rechten Fenster wird eine Liste der Kenngrößen angezeigt, in denen der Freistich zur Verfügung steht. Wählen Sie die gewünschte Größe aus oder drücken Sie die rechte Maustaste, um den Wellen-/Bohrungsdurchmesser in der Konstruktion abzugreifen. In diesem Fall ermittelt HiCAD automatisch die passende Größe des Freistichs und markiert diese in der Liste.
• Je nach gewählter Tabelle, stehen die Freistiche in verschiedenen Ausführungen zur Verfügung, die Sie dann unten rechts in der Listbox auswählen können.

Verlassen Sie das Dialogfenster Freistich mit OK.

4. Identifizieren Sie die Einbaukante. Diese Kante muss ein Kreis sein!.

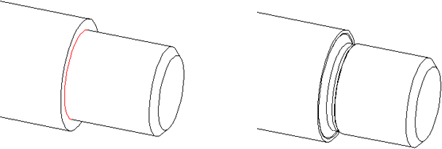

Links: Original mit Einbaukante, Rechts: erzeugter Freistich
