Thema: HiCAD 3D

Winkelbemaßung

3D-Bemaßung + Text > Einzelmaß

3D-Bemaßung + Text > Winkel

Mit den Funktionen unter Einzelmaß und Winkel erzeugen Sie Winkelbemaßungen als Einzel- oder Strukturmaß.

Aktivieren Sie das Teil, dem die Bemaßung zugeordnet werden soll.
Wählen Sie gewünschte Bemaßungsfunktion.
Bestimmen Sie die Fußpunkte durch Auswahl beliebiger Punkte, Kanten oder Flächen - je nach Einstellungen im Dialogfenster Selektion der Elementtypen. (siehe auch Bemaßung - Vorgehensweise).
Legen Sie die Position des Maßes fest, indem Sie das Maß absetzen. Mit der rechten Maustaste können Sie das Kontextmenü Bemaßung verschieben aktivieren. Hier haben Sie die Möglichkeit, die Position von Maßlinie und Maßzahl zu beeinflussen.
Bestimmen Sie bei Strukturmaßen die weiteren Fußpunkte oder beenden Sie die Funktion mit der mittleren Maustaste.

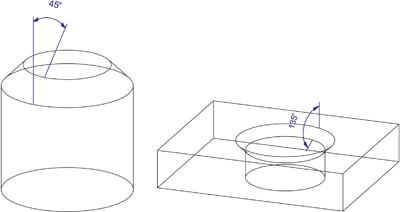

Auch Fasenmaße für gefaste Bohrungen oder Zylinder lassen sich über Winkelmaße erzeugen. Im abgebildeten Beispiel wurde dazu die Funktion Winkelmaß - Z-Achse verwendet.

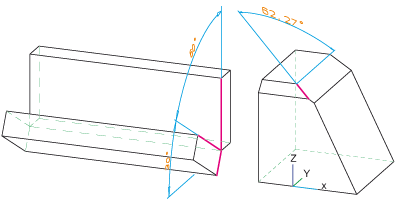

Links: Winkelmaß (Kette), Rechts: Winkelmaß, Kante - Y-Achse

Funktionsübersicht

Unter 3D-Bemaßung + Text > Einzelmaß
	Variable Bemaßung bemaßt den Winkel zwischen zwei Kanten. Identifizieren Sie die beiden Schenkel (Ausnahme Bogen), und legen Sie dann die Lage der Maßlinie fest. Soll ein Bogen bemaßt werden, dann reicht die Identifizierung des Bogens und die anschließende Bestimmung der Maßlinienlage. In diesem Fall darf aber bei der Identifizierung des Bogens kein Fangpunkt aktiv sein!
	Winkelmaß über Punkte/Kanten/Flächen bemaßt den Winkel zwischen zwei Kanten oder Flächen. Die Auswahl einer Kante kann durch direktes Identifizieren der Kante oder durch Bestimmung zweier Punkte erfolgen (siehe auch Selektion der Elementtypen).
	Winkelmaß, X-Achse bemaßt den Winkel zwischen einer Kante und der X-Achse.
	Winkelmaß, Y-Achse bemaßt den Winkel zwischen einer Kante und der Y-Achse.
	Winkelmaß, Z-Achse bemaßt den Winkel zwischen einer Kante und der Z-Achse.
	Winkelmaß mit Achse bemaßt den Winkel zwischen einer Kante und einer beliebigen Achse.

Unter 3D-Bemaßung + Text > Winkel
	Kettenmaß* erzeugt ein Kettenmaß, d.h. eine Gruppe von Winkelmaßen, bei der je zwei aufeinander folgende Winkelmaße einen gemeinsamen Schenkel haben.
	Stufenmaß* erzeugt ein Stufenmaß, d.h. eine Gruppe von Winkelmaßen, bei der alle Teilmaße denselben Anfangsschenkel und die Maßlinien der einzelnen Teilmaße einen festen Abstand voneinander haben.
	Bezugsmaß* erzeugt ein Bezugsmaß, d.h. eine Gruppe von Winkelmaßen, bei dem sich alle Teilmaße auf denselben Anfangsschenkel beziehen. Die Maßzahlen werden hier automatisch am Ende jeder Maßeinheit senkrecht zur Maßlinie gesetzt.
* Wird bei den Strukturmaßen als Fußpunkt ein Punkt gewählt, dann muss danach der Anfangs- bzw. der Endpunkt des Schenkels bestimmt werden.

Hinweise:

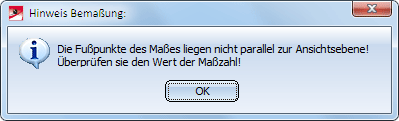

Wenn bei der Winkelbemaßung die durch die identifizierten Schenkel bestimmten Maßfußpunkte nicht parallel zur aktuellen Ansichtsebene liegen, dann wird die folgende Meldung angezeigt:

Überprüfen Sie dann die Maßzahl.

Für neue Maße werden die aktuellen Einstellungen der Maßparameter berücksichtigt. Dabei ist zu beachten, dass die Maße - je nach Einstellung auf der Registerkarte System - in die aktive Bearbeitungsebene projiziert werden.
Beachten Sie auch die Informationen unter Bemaßung - Vorgehensweise und Bemaßung - Wahl des Elementtyps.
