Streckenmaß, direkt

3D-Bemaßung+Text > Einzelmaß

3D Bemaßung + Text > Direkt

Mit den Funktionen unter Einzelmaß und Direkt lassen sich einzelne Streckenmaße und Gruppen von Streckenmaßen erzeugen, die parallel zum identifizierten Objekt liegen – unabhängig vom aktiven Koordinatensystem.

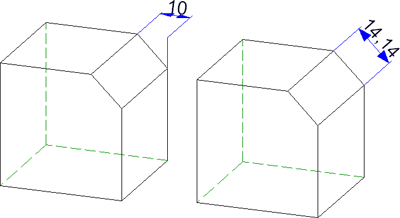

Links: Streckenmaß, achsparallel Rechts: Streckenmaß, frei

Funktionsübersicht

Folgende Funktionen stehen zur Verfügung.

Unter 3D-Bemaßung + Text > Einzelmaß
	Variable Bemaßung erzeugt ein zum identifizierten Objekt parallel liegendes Streckenmaß (eigenständiges Maß mit nur einer Maßgeometrie und einer Maßzahl). Das Maß wird dem aktiven Teil zugeordnet.
	Streckenmaß, frei erzeugt ein parallel zum identifizierten Objekt liegendes Streckenmaß – unabhängig vom aktiven Koordinatensystem
	Halbschnittmaß, frei Maß, bei dem der zweite Maßpunkt durch Spiegelung des ersten Maßpunktes an einer Symmetrieachse entsteht. Halbschnittmaße werden in der Regel verwendet, um Längen symmetrischer Teile darzustellen. Die Darstellung erfolgt im Halbschnitt, d.h. mit einer Maßhilfslinie und verkürzter Maßlinie.

Unter 3D-Bemaßung + Text > Direkt
	Neues Kettenmaß, Abstand direkt, erzeugen Strukturmaß, bei dem je zwei aufeinander folgende Teilmaße einen gemeinsamen Maßpunkt haben
	Neues Stufenmaß, Abstand direkt, erzeugen Strukturmaß, bei dem alle Teilmaße denselben Anfangspunkt und die Maßlinien der Teilmaße einen festen Abstand voneinander haben
	Neues Bezugsmaß, Abstand direkt, erzeugen Kettenmaß, bei dem sich alle Teilmaße auf denselben Anfangspunkt (den Bezugspunkt) beziehen. Die Maßzahlen werden automatisch am Ende jeder Maßeinheit senkrecht zur Maßlinie gesetzt. Der Bezugspunkt wird durch die Maßzahl 0 gekennzeichnet.
	Neues Bezugs-Kettenmaß, Abstand direkt, erzeugen Kombination von Bezugs- und Kettenmaß
	Neue Höhenkote, Abstand direkt, erzeugen spezielles Bezugsmaß im Bauwesen und im Stahlbau
	Koordinatenmaß, Abstand direkt, erzeugen spezielles Bezugsmaß, bei dem der erste identifizierte Punkt als Bezugspunkt interpretiert wird. Von diesem Punkt aus wird jeweils das Absolutmaß zwischen dem Bezugspunkt und den anderen Maßpunkten ermittelt. Der Bezugspunkt wird mit 0 gekennzeichnet.

Hinweise:

Für neue Maße werden die aktuellen Einstellungen der Maßparameter berücksichtigt. Dabei ist zu beachten, dass die Maße - je nach Einstellung auf der Registerkarte System - in die aktive Bearbeitungsebene projiziert werden.
Beachten Sie auch die Informationen unter Bemaßung - Vorgehensweise und Bemaßung - Wahl des Elementtyps.

Freie Streckenmaße

Die Bedienung erfolgt analog zu den entsprechenden Funktionen für achsparallele Streckenmaße.

Aktivieren Sie das Teil, dem die Bemaßung zugeordnet werden soll.
Wählen Sie die gewünschte Bemaßungsfunktion.
Bestimmen Sie die Fußpunkte durch Auswahl beliebiger Punkte, Kanten oder Flächen - je nach Einstellungen im Dialogfenster Selektion der Elementtypen. (siehe auch Bemaßung - Vorgehensweise).

Legen Sie die Position des Maßes fest, indem Sie das Maß absetzen. Mit der rechten Maustaste können Sie das Kontextmenü Bemaßung verschieben aktivieren. Hier haben Sie die Möglichkeit, die Position von Maßlinie und Maßzahl zu beeinflussen.
Bestimmen Sie bei Strukturmaßen die weiteren Fußpunkte oder beenden Sie die Funktion mit der mittleren Maustaste.

Einzelne achsparallele Streckenmaße lassen sich auch mit Funktion Variable Bemaßung oder der Funktion Streckenmaß, frei im Menü Einzelmaß bestimmen.
