Radien- und Durchmesserbemaßung

3D-Bemaßung + Text > Einzelmaß >

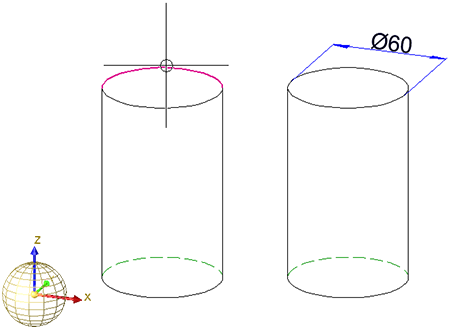

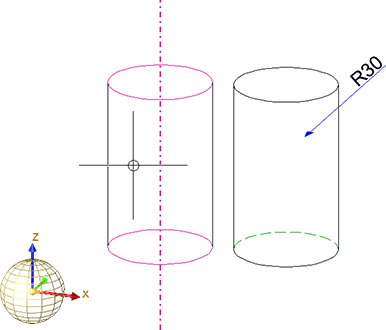

Mit den Funktionen unter Durchmessermaß und Radienmaß erzeugen Sie Durchmesser- bzw. Radienbemaßungen an einem Kreis, einer Kugel, einem Zylinder oder einem Torus. Bestimmen Sie das gewünschte Objekt durch Auswahl einer Kante oder Fläche - je nach Einstellungen im Dialogfenster Selektion der Elementtypen.

Folgende Funktionen stehen zur Verfügung:

Unter 3D-Bemaßung + Text > Einzelmaß

Variable Bemaßung

bemaßt den Durchmesser oder Radius eines Kreises/Kreisbogens oder einer Kugel, eines Zylinders, Kegels oder Torus

Neues Durchmessermaß, achsparallel

achsparalleles Durchmessermaß. Bei Kreisen oder Kreisbögen liegt die Maßlinie in einem der Quadrantenpunkte. Dieser wird bestimmt durch den für die Maßlinienlage angegebenen Punkt

Neues Durchmessermaß, frei

Durchmessermaß mit freier Position der Maßlinie

Neues Radiusmaß, achsparallel

achsparalleles Radienmaß. Bei Kreisen oder Kreisbögen liegt die Maßlinie in einem der Quadrantenpunkte. Dieser wird bestimmt durch den für die Maßlinienlage angegebenen Punkt.

Neues Radiusmaß, frei

Radiusmaß mit freier Position der Maßlinie.

Beachten Sie bitte:

HiCAD verlangt bei allen Funktionen zunächst die Bestimmung eines Kreises, eines Zylinders, einer KLugel oder eines Torus und dann das Absetzen des Maßes.

Vor dem Absetzen des Maßes können Sie die Bemaßungsebene wechseln. Dazu drücken Sie die rechte Maustaste.

Wenn Sie eine Bohrung mit Gewinde als Normteil einbauen und eine Durchmesserbemaßung durchführen, dann wird dieses Maß automatisch als Gewindemaß erzeugt. Vor die Maßzahl wird in diesem Fall das Zeichen M (metrisches Gewinde) anstelle des Durchmesserzeichens gesetzt. Wollen Sie diese Gewindebezeichnung ausschalten und stattdessen das Durchmesserzeichen verwenden, dann können Sie dies im HiCAD Konfigurationsmanagement (ISDConfigEditor.exe) ändern. Dazu deaktivieren Sie unter ... > Zeichnung > Beschriftungen > Bemaßung 3D > Interaktive Maße die Checkbox Gewindebezeichnung im Bereich Maßzahl).

Kreis-, Radien- und Durchmessermaße lassen sich mit der Maus um den Mittelpunkt drehen. Darüber hinaus kann die Maßzahl verschoben werden. Erst wenn mit dem Cursor abgetippt wird, erfolgt die Positionierung des Maßes. Dasselbe gilt auch für Parametermaße.

Das Winkelraster für die Drehung lässt sich über die Maßparameter einstellen und bezieht sich auf das Bemaßungskoordinatensystem des Originalmaßes. Alternativ ist das Raster auch über das Konfigurationsmanagement einstellbar. Dazu ändern Sie unter ... > Zeichnung > Beschriftungen > Bemaßung 3D > Interaktive Maße im Bereich Raster den Parameter Winkelraster (Default 7.5).
