Thema: HiCAD 3D

Zentralprojektion definieren

• Zentralprojektion automatisch
• Zentralprojekion neu definieren
• Zentralprojektion Betrachterabstand
• Zentralprojektion Blickwinkel
• Zentralprojektion Blickrichtung

Hinweise:

• Teile werden in der Zentralprojektion ggf. ausgeblendet, wenn der aus den angegebenen Parametern ermittelte Augpunkt zu nah am Objekt liegt.
• Beim Arbeiten in der Zentralprojektion sind ggf. nicht immer alle Punktoptionen verfügbar. Dies gilt beispielsweise für die Punktoption Z Zentrum. Empfohlen wird, die Erzeugung oder Bearbeitung von 3D-Modellen nicht in der Zentralprojektion durchzuführen.

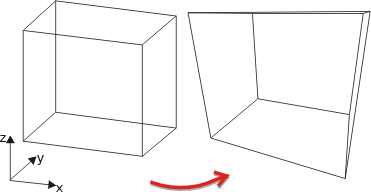

Zentralprojektion automatisch

Ansichten > Projektionen > Standard AXO > Zentralprojektion automatisch

Hier bestimmt HiCAD die Zentralprojektion automatisch. Dabei werden folgende Daten gewählt:

• Die Blickrichtung ergibt sich aus der aktuellen Projektion.
• Das räumliche Zentrum liegt im Mittelpunkt der Ansicht.
• Der Blickwinkel und der Betrachterabstand werden automatisch errechnet.

Zentralprojektion neu definieren

Ansichten > Projektionen > Standard AXO > Zentralprojektion neu

Mit dieser Funktion definieren Sie eine Zentralprojektion durch Eingabe aller notwendigen Parameter.

1. Legen Sie das räumliche Zentrum durch eine Punktbestimmung fest. Mit der rechten Maustaste können Sie das bisherige räumliche Zentrum übernehmen, mit der mittleren Maustaste den Mittelpunkt der Konstruktion.
2. Bestimmen Sie den Betrachterstandpunkt. Durch die Strecke Betrachterstandpunkt-räumliches Zentrum ist nun die Blickrichtung festgelegt.
3. Geben Sie den Betrachterabstand ein. Soll eine Parallelprojektion erzeugt werden, dann wählen Sie den Wert 0. Damit liegt der Betrachterstandpunkt im Unendlichen.
4. Bestimmen Sie einen Punkt auf dem Horizont. Dieser Punkt bestimmt die Lage der X-Achse der Bildebene.
5. Geben Sie den Blickwinkel ein.

Zentralprojektion Betrachterabstand

Ansichten > Projektionen > Standard AXO > Betrachterabstand

Mit dieser Funktion definieren Sie eine Zentralprojektion durch Angabe des räumlichen Zentrums und des Betrachterabstandes. Die Blickrichtung der aktuellen Projektion wird beibehalten.

Nach Auswahl der Funktion kennzeichnet HiCAD das aktuelle räumliche Zentrum.

1. Legen Sie das räumliche Zentrum durch eine Punktbestimmung fest. Mit der rechten Maustaste können Sie das bisherige räumliche Zentrum übernehmen, mit der mittleren Maustaste den Mittelpunkt der Konstruktion.
2. Geben Sie den Betrachterabstand ein.

Zentralprojektion Blickwinkel

Ansichten > Projektionen > Standard AXO > Sonstiges > Blickwinkel

Mit dieser Funktion definieren Sie eine Zentralprojektion durch Angabe des räumlichen Zentrums und des Blickwinkels sowie Wahl des Betrachterstandpunktes. Da alle Senkrechten zur aktiven XY-Ebene parallel bleiben, können mit dieser Funktion Ein- und Zwei-Punkt-Projektionen erzeugt werden.

1. Legen Sie das räumliche Zentrum durch eine Punktbestimmung fest. Mit der rechten Maustaste können Sie das bisherige räumliche Zentrum übernehmen, mit der mittleren Maustaste den Mittelpunkt der Konstruktion.
2. Bestimmen Sie den Blickwinkel.
3. HiCAD blendet an Stelle des Fadenkreuzes am Cursor die Achse Betrachterstandpunkt-räumliches Zentrum und den Blickwinkel α  ein. Mit dem Cursor können Sie dann den Betrachterstandpunkt beliebig wählen.

Zentralprojektion Blickrichtung

Ansichten > Projektionen > Standard AXO > Sonstiges > Blickrichtung

Mit dieser Funktion erzeugen Sie Ein-Punkt- oder Zwei-Punkt-Projektionen.

1. Legen Sie das räumliche Zentrum durch eine Punktbestimmung fest. Mit der rechten Maustaste können Sie das bisherige räumliche Zentrum übernehmen, mit der mittleren Maustaste den Mittelpunkt der Konstruktion.
2. Geben Sie den Betrachterabstand ein. Soll eine Parallelprojektion erzeugt werden, dann wählen Sie den Wert 0. Damit liegt der Betrachterstandpunkt im Unendlichen.
3. Geben Sie den Winkel der Blickrichtung bzgl. der X-Achse an.

Der Horizont ergibt sich aus der XY-Ebene des aktiven Koordinatensystems. Die Lage der XY-Ebene kann durch Definition eines lokalen Koordinatensystems geändert werden.
