Schattiert das aktive Teil neu. Dies kann bei komplexen Teilen zeitintensiv
sein, da die interne Approximation für das Schattieren neu berechnet wird.
3D-Konstruktion neu schattieren
Schattiert die gesamte Konstruktion neu. Dabei wird die interne Approximation
für das Schattieren neu berechnet. Bei komplexen Konstruktionen kann dies
zeitintensiv sein!
Rückflächen schattieren
Legt die Behandlung der Rückseiten flächenhafter Teile (Teil mit freien
Flächen) bei der Schattierung fest:
- in Flächenfarbe schattieren
- nicht schattieren
- in anderer Farbe schattieren. Hier wird automatisch die nächste Farbnummer der für die Schattierung gewählten Farbtabelle verwendet.

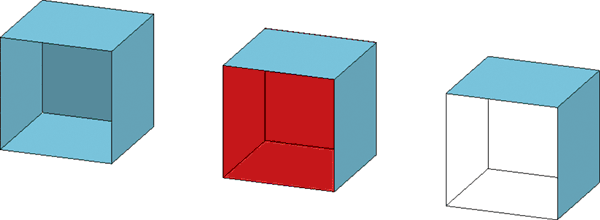

Links: in Flächenfarbe • Mitte: in anderer Farbe • Rechts: nicht schattiert
Netzfeinheit mit Genauigkeit
Mit dieser Funktion stellen Sie Darstellung der Freiformflächen auf
eine bestimmte Genauigkeit ein. Der hier angegebene Wert wird insbesondere
bei der Approximation und Schattierung von Freiformflächen berücksichtigt.
Je kleiner der Wert, desto genauer wird z. B. eine schattierte Freiformfläche
dargestellt. Je größer der Wert ist, desto schneller erfolgt die Schattierung.
Die Defaulteinstellung ist 0.1.
Diese Funktion beeinflusst auch die Anzahl der Parameterlinien in u- und v-Richtung!
