Thema: HiCAD 3D

Explosion: Verschiebung

Explosion > Bewegungsart >Versch...

Ist der Modus Explosion aktiv, dann können Sie mit dieser Funktion Verschiebungen für die Explosionsdarstellung festlegen.

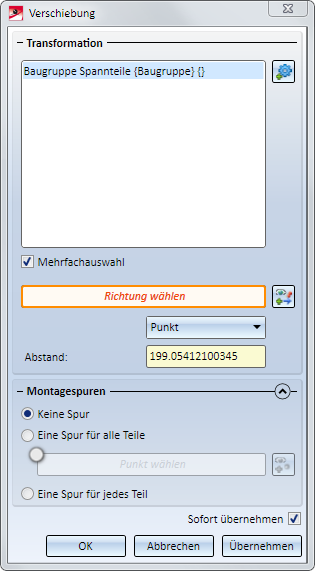

Dazu wird das Dialogfenster Verschiebung angezeigt:

1. Bestimmen Sie das zu verschiebende Bauteile Bauteil (oder die Baugruppe). Klicken Sie dazu auf das Symbol und identifizieren Sie das gewünschte Bauteil im ICN oder in der Konstruktion. Das Teil wird farbig markiert. Ist die Checkbox Mehrfachauswahl aktiv, dann lassen sich auch mehrere Teile in einem Schritt verschieben. Die gewählten Teile werden im Fenster aufgelistet. Solange die Teileauswahl aktiv, lässt sich durch einen Klick mit der rechten Maustaste in die Zeichenfläche das abgebildete Kontextmenü aufrufen.

Mit der Funktion Teile im Rechteck haben Sie dann auch die Möglichkeit, alle innerhalb eines Rechtecks liegenden Teile auszuwählen-

Wenn Sie in der Teileliste des Dialogfensters mit der rechten Maustaste auf einen Eintrag klicken, dann haben Sie die Möglichkeit diesen zu löschen. Dabei ist auch die Mehrfachauswahl möglich.

Beachten Sie:

Beim Aufruf der Funktion wird in der Teileauswahlliste des Dialogfensters zunächst das aktive Teil bzw. die beim Aufruf der Funktion im ICN oder der Konstruktion gewählte Teileliste (Mehrfachauswahl) angezeigt.

2. Legen Sie die Einstellungen für die Verschiebung fest.

Die Abstandsbestimmung, d.h. der Betrag der Verschiebung, kann durch Auswahl eines Punktes, durch eine Werteingabe oder durch Auswahl zweier Punkte bestimmt werden. Wählen Sie daher - falls erforderlich - vor der Bestimmung der Richtung die gewünschte Art der Abstandsbestimmung. Ist das Richtungsfeld orange markiert, dann können Sie die Richtung direkt bestimmen. Ist dies nicht der Fall, dann klicken Sie zur Auswahl der Richtung auf das Symbol . Die Richtung lässt sich durch Auswahl zweier Punkte, durch Auswahl einer Kante oder durch Auswahl einer Fläche bestimmen. Im Fall einer Fläche wird die Richtung durch deren Flächennormale bestimmt. Alternativ können Sie zur Bestimmung der Richtung auch die Funktionen des Kontextmenüs verwenden, das Sie mit der rechten Maustaste aktivieren.

Der weitere Verlauf des Dialoges hängt davon ab, welche Art der Abstandsbestimmung Sie gewählt haben:

• Punkt
  Die zu verschiebenden Teile "hängen" nach der Bestimmung der Richtung am Cursor und können entlang der gewählten Richtung durch Auswahl eines Punktes verschoben werden. Der Startpunkt der Verschiebung wird hier automatisch bestimmt und liegt im Mittelpunkt des Hüllquaders, d.h. des kleinsten Quaders, der die gewählten Teile vollständig umschließt. Endpunkt der Verschiebung ist der angegebene Punkt. Das Feld Abstand ist hier gesperrt.


Video - Verschiebung - Punkt

• Werteingabe
  Die gewählten Teile werden in der gewählten Richtung um den im Feld Abstand angegebenen Wert verschoben.
• Richtungsvektor
  Hier wird der Betrag der Verschiebung durch die Länge des Verschiebevektors bestimmt - also je nach gewählter Verschieberichtung durch den Abstand der beiden Punkte, durch die Länge der gewählten Kante oder durch die Flächennormale. Das Feld Abstand ist hier gesperrt.

Video - Verschiebung - Richtungsvektor

Während der Richtungsbestimmung wird eine Vorschau der Verschiebung angezeigt.

Zur Bestimmung der Verschieberichtung lässt sich mit der rechten Maustaste auch ein Kontextmenü mit weiteren Optionen aufrufen.

3. Im unteren Bereich des Dialogfensters können Sie für jede Verschiebung bestimmen, ob Montagespuren in die Konstruktion eingetragen werden sollen, die den Verlauf einer Transformation kennzeichnen. Möglich sind:

• keine Spur


• Eine Spur für alle Teile
  Für die bei einer Transformation gewählten Teile wird nur eine Montagespur erzeugt. Durch Aktivierung des Punkteingabefeldes und anschließende Bestimmung eines Punktes, lässt sich der Startpunkt der Montagespur bestimmen. Anderenfalls wird der Startpunkt automatisch in den Mittelpunkt des Hüllquaders gelegt, d.h. des kleinsten Quaders, der die gewählten Teile vollständig umschließt.


• Eine Spur für jedes Teil
  Zu jedem für eine Transformation gewählten Teil wird eine Montagespur erzeugt.

Je nach gewählter Option wird in der Konstruktion eine Vorschau der Montagespuren angezeigt. Zur Darstellung der Montagespuren werden die mit der Funktion Defaulteinstellungen für Montagespuren bzw. die Konfigurationsmanagement unter Zeichnung > Ansichten > Explosionsansicht festgelegten Parameter verwendet.

Ist diese Checkbox Sofort übernehmen aktiv, dann wird die Transformation sofort - wie in der Vorschau dargestellt - übernommen und in das Explosionsprotokoll eingetragen, d.h. Sie müssen nicht die Schaltfläche Übernehmen anklicken.

Ist die Checkbox nicht aktiv, dann verwenden Sie Schaltflächen. Mit OK wird die Transformation übernommen und das Dialogfenster wird beendet. Mit Übernehmen wird die aktuelle Transformation übernommen. Im Unterschied zu OK wird das Dialogfenster nicht geschlossen, so dass weitere Transformationen definiert werden können. Mit Abbrechen wird das Dialogfenster geschlossen. Noch nicht übernommene Transformationen gehen dabei verloren.

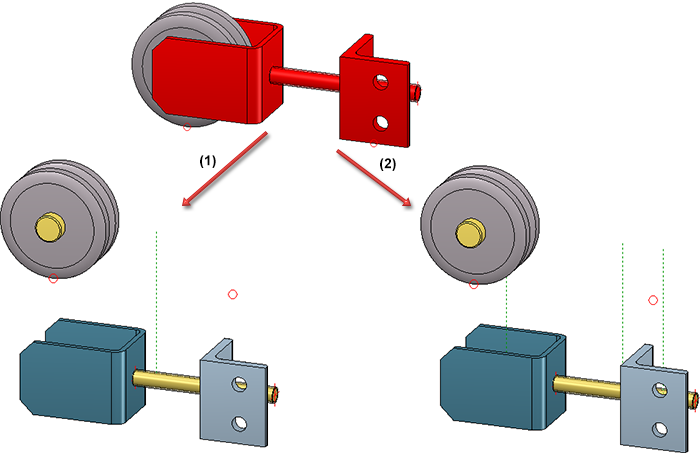

In der Abbildung ist für die drei markierten Teile eine Explosionsdarstellung durch Verschiebung erzeugt worden: (1) eine Montagespur für alle Teile, (2) Montagespur für jedes Teil

Jede übernommene Transformation wird im Andockfenster Explosion protokolliert, z.B.

Über dieses Protokoll lassen sich Explosionsansichten nachträglich bearbeiten.

Hinweise:

• Alternativ lässt sich die Funktion auch über das Andockfenster Explosion aufrufen.
• Bei der Auswahl der zu transformierenden Teile lässt sich auch das einem Teil übergeordnete Teil auswählen. Dazu klicken Sie das Teil mit der mit der linken Maustaste an und halten Sie diese gedrückt. Drücken Sie dann zusätzlich die rechte Maustaste. HiCAD sucht dann nach dem nächsten übergeordneten Teil und markiert dieses. Durch nochmaliges Drücken der rechten Maustaste setzen Sie die Suche bei Bedarf fort.
