Thema: HiCAD 2D

Positionierung neu

Beschriftung frei

2D-Bemaßung + Text > Text > Teil positionieren > Frei

Mit dieser Funktion ordnen Sie einem Teil die ausgewählte Beschriftung zu. Der Ablauf der Funktion hängt dabei im wesentlichen von den Schaltern des Menüs Positionsnummer ab, die sich auch miteinander kombinieren lassen.

1. Wählen Sie zuerst den Rahmen aus.
2. Identifizieren Sie dann das Teil.
3. Geben Sie die Positionsnummer ein oder den Zuwachs und die Startnummer, je nach aktivem Schalter ein.
4. Bestimmen Sie die beiden Punkte für die Hinweislinie.
5. Identifizieren Sie das nächste Teil.

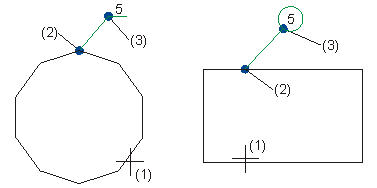

(1) Teil identifizieren
(2) Anfangspunkt der Hinweislinie
(3) Endpunkt der Hinweislinie

Beschriftung horizontal ausrichten

2D-Bemaßung + Text > Text > Teil positionieren > Horizontal ausrichten

Diese Funktion arbeitet im Wesentlichen analog zur Funktion Beschriftung frei. Der Unterschied besteht jedoch darin, dass die Fahne (Beschriftung) horizontal zu einer bereits vorhandenen Referenzfahne ausgerichtet wird.

1. Wählen Sie evtl. den Rahmen aus.
2. Identifizieren Sie die Referenzfahne.
3. Identifizieren Sie dann das Teil.
4. Geben Sie die Positionsnummer ein oder den Zuwachs und die Startnummer, je nach aktivem Schalter ein.
5. Bestimmen Sie die beiden Punkte für die Hinweislinie.

Die neue Fahne wird horizontal zur Referenzfahne ausgerichtet. Der Endpunkt der Hinweislinie liegt nicht im eingegebenen Punkt, sondern wird bestimmt durch das Lot dieses Punktes auf die durch die Positionsnummer der Referenzfahne festgelegte Horizontale.

Beschriftung vertikal ausrichten

2D-Bemaßung + Text > Text > Teil positionieren > Vertikal ausrichten

Im Unterschied zur Funktion Horizontal ausrichten wird die Fahne hier vertikal zu einer Referenzfahne ausgerichtet.

Der Endpunkt der Hinweislinie liegt nicht im eingegebenen Punkt, sondern wird bestimmt durch das Lot dieses Punktes auf die durch die Positionsnummer der Referenzfahne festgelegte Vertikale.
