Thema: HiCAD 2D

Skalieren

Skalieren gleichmäßig

2D-Teil > Transformieren > Teil skalieren

Die Größe des aktiven Teiles verändern Sie durch die Angabe eines Streckungsfaktors, die Lage über ein Passpunktpaar und den Drehwinkel.

1. Bestimmen Sie zuerst das Passpunktpaar für die Lage.
2. Geben Sie dann einen Streckungsfaktor und einen Drehwinkel ein.

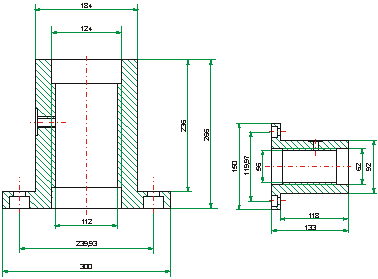

Wenn Sie bei bemaßten Teilen eine Größenänderung durchführen, werden die vorhandenen Bemaßungseinheiten korrigiert. Die Größe der Maßzahl ändert sich nicht.

Skalieren X-Y

2D-Teil > Transformieren > PullDown-Menü Skalieren > Skalieren X-Y

Die Größe des aktiven Teiles verändern Sie durch die Angabe eines Streckungsfaktors in X- und Y-Richtung, die Lage über ein Passpunktpaar und den Drehwinkel.

1. Identifizieren Sie zuerst zwei Passpunkte für den Verschiebungsvektor.
2. Geben Sie dann einen Streckungsfaktors in X- und in Y-Richtung ein.
3. Geben Sie zum Schluss einen Drehwinkel ein.

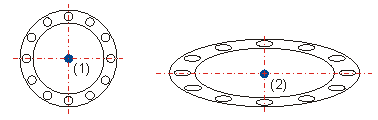

Unterschiedlicher Streckungsfaktor in X- und Y-Richtung.

Skalieren, gleichmäßig mit Text + Bemaßung

2D-Teil > Transformieren > PullDown-Menü Skalieren > ... mit Text+Bemaßung

Bei dieser Funktion werden Text- und Maßzahlgröße mit skaliert. Die Größe des aktiven Teiles verändern Sie durch die Angabe eines Streckungsfaktors, die Lage über ein Passpunktpaar und den Drehwinkel.

Skalieren X-Y, mit Text + Bemaßung

2D-Teil > Transformieren > PullDown-Menü Skalieren > ... mit Text+Bemaßung

Bei dieser Funktion werden Text- und Maßzahlgröße mit skaliert. Die Größe des aktiven Teiles verändern Sie durch die Angabe eines Streckungsfaktors in X- und Y-Richtung, die Lage über ein Passpunktpaar und den Drehwinkel.
