Thema: HiCAD 2D

Punkte verschieben

2D Geometrie > Transformieren > Pull Down-Menü Verschieben > Punkte verschieben

Mit den Funktionen der Gruppe Transformieren können Sie die Lage von einzelnen Punkten und von Linien verändern.

• Bemaßungseinheiten an verschobenen Punkten werden automatisch korrigiert.
• Bezugspunkte eines Textes werden verschoben.
• Verändern Sie den Anfangs- oder Endpunkt eines Kreisbogens, ändert sich der Radius und die Lage des Mittelpunktes.
• Punkte auf dem konjugierten Durchmesser werden ebenfalls verändert.

Im Rechteck, skizzieren

2D Geometrie > Transformieren > Pull Down-Menü Verschieben > Skizzieren

Mit dieser Funktion können Sie Punkte im Rechteck verschieben. Sie können max. 10 Rechtecke angeben.

Es werden auch die Punkte verschoben, die aufgrund von Zoomoperationen nicht mehr sichtbar sind. Zur Fehlervermeidung ist dies beispielsweise beim Löschen von Linien im Rechteck nicht möglich.

Bei eingeschalteten Verdeckungen werden auch die verdeckten unsichtbaren Linien verschoben. Dies ist unabhängig von den Einstellungen im Konfigurationsmanagement (ISDConfigEditor.exe ... > Systemeinstellungen > Visualisierung > 2D > Verdeckungen berücksichtigen).

1. Ziehen Sie die Rechtecke auf.
2. Beenden Sie das Aufziehen von Rechtecken mit der linken Maustaste.
3. Geben Sie den Anfangs- und Endpunkt des Verschiebungsvektors an.

Nach dem Setzen des Anfangspunktes hängen die Punkte dynamisch am Cursor und werden im Raster, welches abhängig vom Zoomfaktor ist, verschoben.

Mit dieser Funktion lassen sich aus bestehenden Geometrien Varianten erstellen.

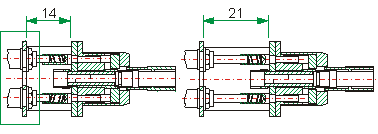

Erzeugung einer Variante durch Verschiebung der Punkte im Rechteck

Im Rechteck, frei

2D Geometrie > Transformieren > Pull Down-Menü Verschieben > Frei

Mit dieser Funktion können Sie Punkte in einem Rechteck um einen festen Vektor verschieben. Sie können max. 10 Rechtecke angeben.

1. Ziehen Sie die Rechtecke auf.
2. Beenden Sie das Aufziehen von Rechtecken mit der linken Maustaste.
3. Geben Sie den Anfangs- und Endpunkt des Verschiebungsvektors an.

Im Rechteck, verkürzte Darstellung

2D Geometrie > Transformieren > Pull Down-Menü Verschieben > Verkürzte Darstellung

Mit dieser Funktion stellen Sie ein Teil verkürzt da.

1. Ziehen Sie zuerst ein Rechteck über das zu verkürzende Teil (1) (einschließlich Maße) auf.
2. Ziehen Sie nun ein Rechteck über die zu kürzenden Punkte (2) auf.
3. Identifizieren Sie den Verkürzungsvektor (3) über zwei Punkte.

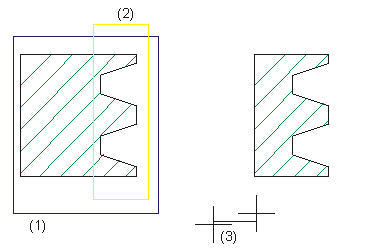

(1) zu verkürzendes Teil
(2) zu verkürzende Punkte
(3) Verschiebungsvektor

Einzeln direkt

2D Geometrie > Transformieren > Pull Down-Menü Verschieben > Direkt

Mit dieser Funktion können Sie einzelne Punkte um einen beliebigen Vektor verschieben.

1. Identifizieren Sie den zu verschiebenden Punkt.
2. Geben Sie dann den Zielpunkt mit einer Punktoption an.

Linien, die mit diesem Punkt verbunden sind, werden ebenfalls verschoben. Mit dem gleichen Verschiebungsvektor können Sie mehrere Punkte verschieben.

Einzeln dynamisch

2D Geometrie > Transformieren > Pull Down-Menü Verschieben > Dynamisch

Mit dieser Funktion verschieben Sie Punkte grafisch.

1. Identifizieren Sie den zu verschiebenden Punkt. Der Punkt hängt nun am Cursor und kann beliebig in der Konstruktion positioniert werden.
2. Bestimmen Sie den Zielpunkt.

Linien, die mit diesem Punkt verbunden sind, werden mit verschoben bzw. verzerrt. Mit dem gleichen Verschiebungsvektor können Sie auch andere Punkte verschieben. Der Vektor wird erst gelöscht, wenn Sie die Funktion beenden.

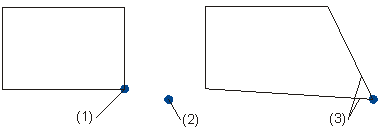

(1) identifizierter Punkt
(2) Zielpunkt
(3) verschobene Linien
