Thema: HiCAD 2D
Mit den Funktionen der Gruppe Wiederholen können Sie Linien oder Linienzüge einzeln, im Rechteck oder in einer Kontur
2D Geometrie > Wiederholen > LE kopieren+verschieben, skizzieren
2D Geometrie > Wiederholen > LE kopieren+verschieben, frei
Mit diesen Funktionen können Sie einzelne Linienelemente oder geschlossene Linienzüge kopieren und verschieben. Wenn Sie mit der Identifizierungsart Einzeln eine Linie aus einem geschlossenen Linienzug aktivieren, wird dieser in seine einzelnen Linienelemente aufgelöst.
Wenn Sie die Funktion LE kopieren + verschieben, skizzieren wählen, stehen Ihnen die Funktionen der Skizziertechnik zur Verfügung.
Sie können weitere Linienelemente identifizieren oder mit der rechten Maustaste das Auswahlmenü aufrufen und die Identifizierungsart wechseln. Ein weiterer Rechtsklick bringt Sie zur Funktionsauswahl. Mit der mittleren Maustaste beendet Sie die Funktion.

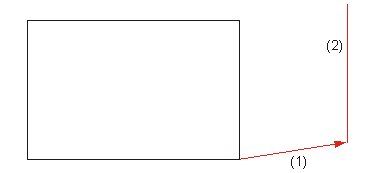

(1) Verschiebungsvektor
(2) kopiertes und verschobenes Linienelement
2D Geometrie > Wiederholen > LE kopieren+drehen
Kopieren und drehen Sie einzelne Linienelemente oder Linienzüge mit dieser Funktion.
Sie können nun weitere Linienelemente identifizieren oder mit der rechten Maustaste das Auswahlmenü aufrufen und die Identifizierungsart wechseln.

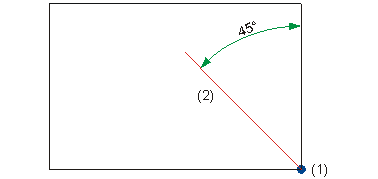

(1) Drehpunkt
(2) kopiertes und gedrehtes Linienelement
2D Geometrie > Wiederholen > LE kopieren+spiegeln, über Linie
2D Geometrie > Wiederholen > LE kopieren+spiegeln, über 2 PT
Mit diesen Funktionen kopieren und spiegeln Sie einzelne Linienelemente und Linienzüge.
Je nach gewählter Funktion können Sie die Spiegelungsachse über eine Linie oder 2 Punkte auswählen.
Sie können weitere Linienelemente identifizieren oder mit der rechten Maustaste das Auswahlmenü aufrufen und die Identifizierungsart wechseln.

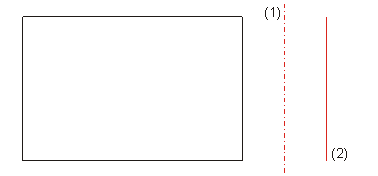

(1) Spiegelungsachse
(2) kopiertes und gespiegeltes Linienelement
