Kontextmenü HELiOS

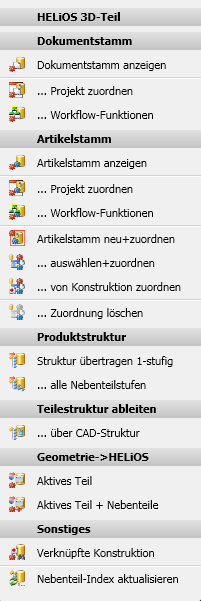

Über das Kontext-Menü eines HiCAD-Teils (rechte Maustaste auf ein Teil in der Konstruktion oder im ICN) aktivieren Sie über den Eintrag HELiOS ein Menü mit HELiOS-Funktionen. Wird z.B. ein 3D-Teil mit der rechten Maustaste ausgewählt, dann wird das Kontextmenü HELiOS 3D-Teil angezeigt.

Dieses Menü enthält folgende Funktionen

Dokumentstamm

Dokumentstamm anzeigen

zeigt den Dokumentstamm des aktiven Teils an

... Projekt zuordnen

kopiert den Dokumentstamm des aktiven Teils in das ausgewählte Projekt

... Workflow-Funktionen

Workflow-Funktionen zum Dokumentstamm des aktiven Teils.

Artikelstamm

Artikelstamm anzeigen

zeigt den Artikelstamm des aktiven Teils an

... Projekt zuordnen

kopiert den Artikelstamm des aktiven Teils in das ausgewählte Projekt

... Workflow-Funktionen

Workflow-Funktionen zum Artikelstamm des aktiven Teils

Artikelstamm neu + zuordnen

Ordnet dem aktiven Teil einen neuen Artikelstamm zu

... auswählen + zuordnen

Ordnet dem aktiven Teil einen anderen - bereits vorhandenen - Artikelstamm zu

... von Konstruktion zuordnen

Ordnet dem aktiven Teil den Artikelstamm der Konstruktion zu

... Zuordnung löschen

Löscht den Artikelstamm des aktivem Teils. Das Teil selbst bleibt erhalten.

Produktstruktur

Struktur übertragen 1-stufig

Diese Funktionen übersetzt die HiCAD-Teilestruktur des aktiven Teils eines einzelnen Teils (einstufig) zu Datenbank-Attributen der HELiOS Produktstruktur.

... alle Nebenstufen

Diese Funktionen übersetzten die HiCAD-Teilestruktur der Konstruktion (alle Nebenteilstufen) zu Datenbank-Attributen der HELiOS Produktstruktur.

Teilestruktur ableiten

Teilestruktur ableiten über CAD-Struktur

Leitet die HELiOS Produktstruktur aus der HiCAD Teilestruktur ab.

Geometrie -> HELiOS

Aktives Teil

speichert alle Geometriewerte (Maße, Gewicht, etc.) des aktiven Teils als Attribute in die HELiOS Datenbank. Nebenteile werden dabei nicht berücksichtigt.

Aktives Teil + Nebenteile

speichert alle Geometriewerte (Maße, Gewicht, etc.) des aktiven Teils und seiner Nebenteile als Attribute in die HELiOS Datenbank.

Sonstiges

Verknüpfte Konstruktion

Sucht mit dem aktiven Teil verknüpfte Konstruktionen und öffnet diese.

Nebenteil-Index aktualisieren

aktualisiert das aktive Teil mit neuem Indexstand und speichert die HiCAD-Teilestruktur, wie auch die HELiOS- Produktstruktur neu ab.

Hinweise:

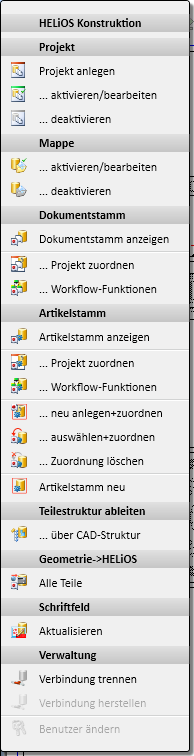

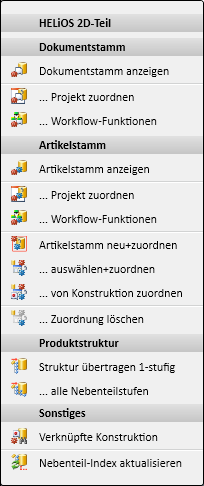

Auch für die Konstruktion (RMT auf den Konstruktionsnamen im ICN oder auf einen leeren Bereich der Zeichenfläche) oder für 2D-Teile stehen analoge Kontextmenüs mit HELiOS-Funktionen zur Verfügung.

Im RMT-Kontextmenü auf einem Teil in der Konstruktion oder im ICN finden Sie ferner die Funktion

Teil referenzieren, speichern, ET-Zeichnung zum Speichern der Grafikdatei mit erweiterten Optionen zu Teile-/Dokumentenstamm und Referenzierung.
