Der Maskeneditor

Mit dem Maskeneditor erstellen Sie HELiOS-Masken für die Eingabe- und Suchmasken von Artikeln, Bauteilen, Mappen, Klassifizierungen und Rohrklassen sowie eigenen Objekttypen.

Die Bearbeitungsfunktionen arbeiten analog zu den üblichen Windowsfunktionen.

Sie aktivieren den Maskeneditor:

über die Registerkarte Admin-Tools im HELiOS Desktop oder
mit einem Doppelklick aus dem Verzeichnis ...\exe\MASKEDT2.EXE.

Dabei erhalten Sie von ihrem Windows-System die Aufforderung, das Programm als Administrator auszuführen.

Vorgehensweise:

Wählen Sie einen Bereich, z.B. Projektmasken.
Markieren Sie eine oder mehrere Masken eines Datensatzes, die Sie bearbeiten möchten.
Mit OK laden Sie die markierten Masken zur Bearbeitung.

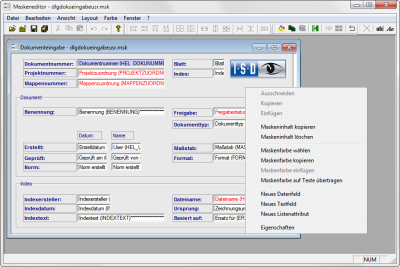

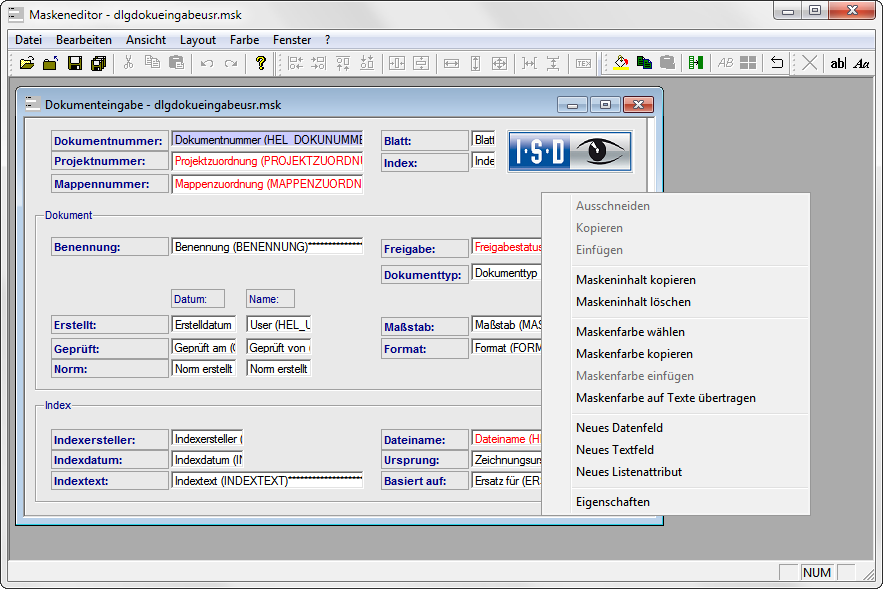

Die ausgewählten Masken werden geöffnet. Die Masken bestehen aus einzelnen Feldern, die Sie innerhalb der Maske frei positionieren können. Das jeweils aktive Feld ist farbig umrandet. Die Formatierung des aktiven Feldes legen Sie durch einen Klick auf das Symbol fest. Die Hintergründe der Masken in HELiOS können in beliebigen Farben dargestellt werden. Das Ändern erfolgt über den Eintrag Maskenfarbe wählen in der Menüleiste.

Mit der rechten Maustaste aktivieren Sie das Kontext-Menü mit Bearbeitungsfunktionen.

Funktion	Beschreibung
Maskeninhalt kopieren	Kopieren des gesamten Maskeninhaltes, um z.B. eine neue Maske mit ähnlichem Inhalt zu gestalten.
Maskeninhalt löschen	Löschen des gesamten Maskeninhaltes.
Kopie speichern unter	Erstellen von Sicherheitskopien geladener Masken.
Neues Datenfeld	Einbau eines neuen Datenfeldes. Datenfelder sind mit einem Attribut verknüpft und dienen zur Eingabe von Texten. Wählen Sie ein Attribut aus, und aktivieren Sie die Taste Weiter... Im Fenster Eigenschaften können Sie verschiedene Einstellungen zum Datenfeld setzen. Dazu gehören z. B. Feldhöhe und -länge, Textlänge und Textfarbe und Hintergrundfarbe. Außerdem geben Sie an dieser Stelle die für das aktuelle Datenfeld erlaubten Zeichen an. Tragen Sie die Feldlänge und -höhe, die Textlänge und evtl. eine Vorbelegung ein. Der in Vorbelegung eingetragene Text erscheint bei jedem Aufruf der Maske. Ferner können Sie zulässige Zeichen festlegen. Schließen Sie die Eigenschaften mit OK ab. Das neue Feld erscheint auf der Maske und kann nun frei positioniert werden.
Neues Textfeld	Textfelder dienen als Beschreibung eines Datenfeldes. Das neue Feld erscheint auf der Maske und kann nun frei positioniert werden.
Reihenfolge setzen	Wenn Sie beim Ausfüllen einer Maske mit der Tabulatortaste die Felder wechseln, erfolgt dies nach der hier festgelegten Reihenfolge. Außerdem können Sie beim Generieren eines Schriftfeldes die Felder, die aus der Artikelmaske übernommen werden sollen, anhand dieser Nummern identifizieren. Nachdem Sie die Funktion aktiviert haben, erscheinen die entsprechendenZiffern in der Maske. Die Ziffer, die Sie als Erstes aktivieren, ändert sich in 1, die Nächste in 2 usw.
Reihenfolge generieren	Wenn Sie Reihenfolge generieren wählen, werden die Felder nacheinander nummeriert.
Speichern	Sichert den Maskensatz nach der Bearbeitung der Masken. Der Dateiname darf nicht geändert werden, sonst erscheinen wieder die Standardmasken.
Attributnamen umsetzen	Diese Funktion ist für die Konvertierung von HELiOS 2 auf HELiOS 2010 notwendig. Mit dieser Funktion werden Attribute aus HELiOS 2 in eine HELiOS 2010 kompatibles Format konvertiert. Sie finden die Funktion im Menü Bearbeiten. Dieses Menü ist nur aktiv, wenn eine Maske geöffnet ist.
Schriftfeld umsetzen	Diese Funktion ist für die Konvertierung von HELiOS 2 auf HELiOS 2010 notwendig. Die Datei SCHRFELD.DAT, die Sie für HELiOS 2 definiert haben, muss für HELiOS 2010 konvertiert werden. Nur dann werden die Schriftfelder des Zeichnungsrahmens ausgefüllt. Sie finden die Funktion im Menü Schriftfeld. Dieses Menü ist nur aktiv, wenn keine Maske geöffnet ist. Es wird automatisch eine Sicherungs-Datei der ursprünglichen SCHRFELD.DAT angelegt und unter der Bezeichnung SCHRFELD1.DAT im gleichen Verzeichnis (SYS) gespeichert.

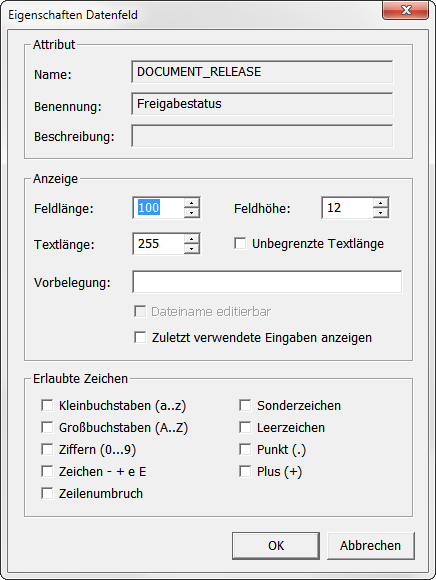

Wenn Sie mit der rechten Maustaste in ein Datenfeld klicken und dann im Kontextmenü Eigenschaften auswählen, öffnet sich ein Dialog mit Einstellungsmöglichkeiten der Attributwerte:

Hier lassen sich z.B. Feldlänge, -höhe, Textlänge, und eine optionale Vorbelegung des Datenfelds festlegen.

Durch Setzen eines Hakens bei Unbegrenzte Textlänge wird eine Begrenzung der möglichen Zeichenzahl im Feld aufgehoben.

Wird der Zeilenumbruch aktiviert, so ist es bei Eingaben möglich, mit Enter Zeilenumbrüche zu setzen und Inhalte dementsprechend mehrzeilig anzuzeigen.

Für bestimmte Datenfelder (z.B. HEL_DATEINAME) wird außerdem die Möglichkeit angeboten, Dateiname editierbar auszuschalten (oder bei anderen Attributtypen z.B. ein Feld auf Schreibgeschützt zu setzen).

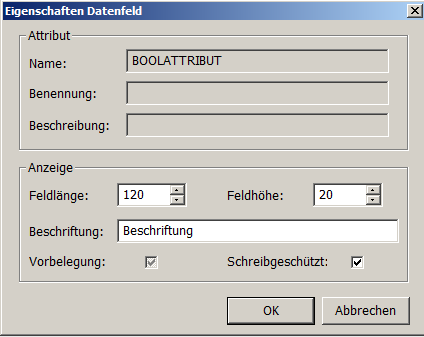

Wenn das Feld Dateiname editierbar nicht bzw. für andere Attributtypen das Feld Schreibgeschützt (s.u. beispielhaft für ein Bool-Attribut) angehakt ist, dann sind die erlaubten Zeichen ausgegraut, nur lesbar und können nicht bearbeitet werden.
