ISD FilePrinter PS.PDF.PostProccess bearbeiten
Thema: HELiOS
Um Druckaufträge aus HiCAD (Konstruktionen oder Bildformate) über den HELiOS Spooler in das PDF-Formate zu konvertieren, muss der ISD FilePrinter PS im System vorhanden sein.
Diesen installieren Sie im Menü Ihrer HELiOS- oder HiCAD-Installations-DVD über den Punkt PostScript Drucker.

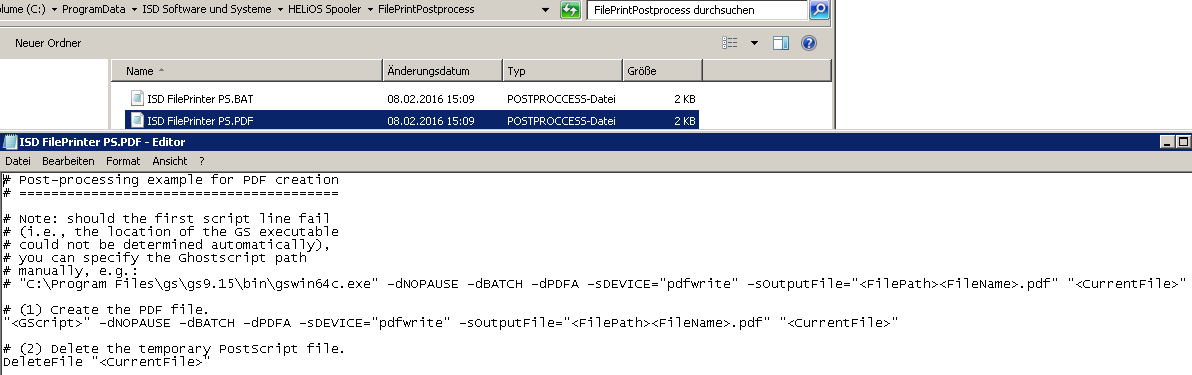

Unter C:\ProgramData\ISD Software und Systeme\HELiOS Spooler\FilePrintPostprocess\ finden Sie z.B. die Systemdatei ISD FilePrinter PS.PDF.PostProccess.
In dieser sind die Zeilen für die Erstellung des PDFs im entsprechenden Pfad (der Pfad, Versionsnummern, Bit-Zahl etc. müssen dabei evtl. dem jeweiligen System angepasst werden) und nachträglichem Löschen der PostScript-Datei ("DeleteFile <CurrentFile>" )durch Entfernen der kommentierenden Raute davor zu "aktivieren".
Auch die Systemdateien für weitere Nachbearbeitungen, die beim Ablegen in Zielverzeichnisse vorgenommen werden können (Konvertierung in TIFF, XPS-Umbenennung, Aufruf einer Batch-Datei), finden Sie in diesem Verzeichnis.
Variablen, die dabei gesetzt werden können sind:
| <CurrentFile> | Die Postscript-Datei, die durch diesen Druckauftrag erzeugt wurde (mit Endung .prn) |
| <FileName> | Name der Postscript-Datei (ohne Endung) |
| <FileExtension> | Endung der Postscript-Datei (normalerweise ".prn") |
| <FilePath> | Das Ausgabeverzeichnis, in dem die Postscript-Datei erzeugt wurde |
| <UserName> | Name des HELiOS-Benutzerkontos, das den Auftrag abgeschickt hat |
| <ComputerName> | Name des Arbeitsplatzrechners, von dem der Auftrag kam |
| <ScriptName> |
Name der aktuellen PostProcess-Skriptdatei |
| <ScriptDir> | Das Verzeichnis der Postprocess-Datei |
| <Date> | Das aktuelle Datum (im Format "yyyyMMdd", siehe ggf .NET-Dokus) |
| <Time> | Die aktuelle Zeit (im Format "HHmmss") |
| <GScript> | Der volle Pfad der ausführbaren Datei des Ghostscript-Interpreters oder (falls nicht gefunden:) "gswin64c". |
| <PrinterMapping> | Der Empfänger, d.h. der Name der aktuellen Drucker-Zuordnung (kann leer sein) |
| <SheetNumber> | Nummer des ausgedruckten Blatts (derzeit nur bei HiCAD-Zeichnungen unterstützt, sonst "0"). |
| <InputFormat> |
Formatcode des gedruckten Dokuments, z.B. "SZA". |
Alle Parameter werden außerdem analog als Umgebungsvariablen zur Verfügung gestellt, was z.B. den Aufruf von Python-Skripten ermöglicht.
Schreibweise der Umgebungsvariablen:

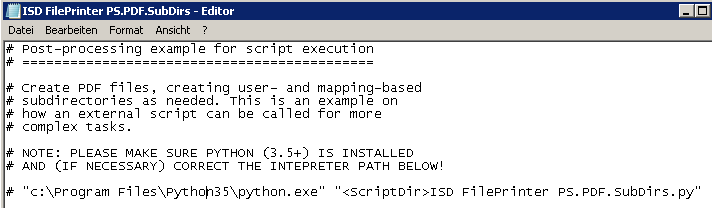

Ein Beispiel für die Verwendung dieser Parameter finden Sie in der PostProccess-Datei ISD FilePrinter PS.PDF.SubDirs.
Diese Datei ruft für die weitere Verarbeitung das Python-Skript ISD FilePrinter PS.PDF.SubDirs.py auf, das Sie im gleichen Verzeichnis finden. Durch eine Anpassung dieser Datei können z.B. Druckaufträge von bestimmten Usern und/ oder Hostrechnern jeweils an bestimmte Verzeichnisse gesendet werden.
Zur Anpassung kontaktieren Sie im Zweifelsfall das ISD Consulting.
Hinweis:Es ist möglich, mehrere Instanzen des ISD FilePrinter parallel im System zu installieren:
Ist eine bereits wie ob beschrieben installiert worden, können weitere über die Windows-Systemsteuerung hinzugefügt werden.
Die genaue Menüstruktur bzw. die entsprechenden Befehlsbezeichnungen dazu können von Windows-Version zu Windows-Version etwas variieren:
Grundsätzlich muss unter "Geräte und Drucker" ein neuer Drucker hinzugefügt werden. Wählen Sie hier einen lokalen Drucker und wählen Sie dann Vorhandenen Anschluss verwenden in Kombination mit dem zugehörigen Pulldown-Menü-Eintrag ISDPORT (ISDPort Monitor) aus.
Folgend wählen Sie als Hersteller "ISD" aus und als Drucker "ISD FilePrinter PS", danach "Den derzeit installierten Treiber verwenden (empfohlen)" .
Benennen Sie im folgenden Dialog den Druck ggf. um (angeboten wird etwas wie "ISD FilePrinter PS (Kopie)" und schließen sie die Einrichtung bis zum Ende ab ("Drucker nicht freigeben" / "Fertig stellen").
Auf diese Art und Weise können Sie z.B. über Anwahl einer bestimmten FilePrinter-Instanz sozusagen mit nur einem Klick Ausgaben in bestimme Verzeichnisse und/ oder Formate exportieren, anstatt dies über einen FilePrinter beim Ausführen des Druckauftrags jedes mal unterschiedlich einstellen zu müssen.
