Arbeitsbereich

Einstellungen > Arbeitsbereich ein-/ ausblenden

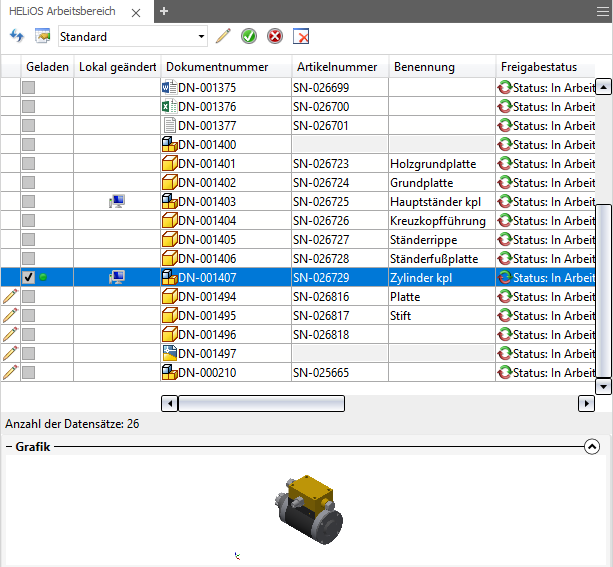

Auf der rechten Seite des Inventor-Screens wird das HELiOS-Andockfenster Arbeitsbereich angezeigt.

Sie können das Fester über einen Button im HELiOS-Ribbon (in der Funktionsgruppe Einstellungen) einfach per Mausklick ein- und ausblenden:

Im Fenster werden alle in der Session befindlichen Dokumente aufgelistet.

Das Stift-Symbol in der ersten Spalte der Ergebnisliste zeigt an, ob sich ein Dokument in Bearbeitung befindet. Ein Haken unter Geladen gibt an, ob das entsprechende Dokument aktuell lokal in Inventor geladen ist.

Die im CAD-Arbeitsbereich aktive Konstruktion wird im Fenster HELiOS Arbeitsbereich in der Spalte Geladen mit einem markiert.

Die Spalte Lokal geändert zeigt dem Rechner-Symbol an, wenn ein Dokument seit dem letzten Abgleich mit HELiOS (z.B: durch Laden bzw. Speichern) lokal geändert und gespeichert wurde.

(Konnte der genaue lokale Status eines HELiOS-Dokuments, etwa durch einen Fehler, nicht genau bestimmt werden, wird an dieser Stelle ein Fragezeichen angezeigt.)

Daneben werden Attribute des Dokuments angezeigt. Mit einem Klick auf wird die HELiOS-Ergebnislistenkonfiguration geöffnet, mit der Attribute der Ergebnisliste hinzugefügt und entnommen werden können. Im Pulldown-Menü daneben können wie im HELiOS Desktop gespeicherte Ergebnislistenkonfigurationen geladen werden.

Mit den Bearbeitungs-Icons rechts daneben können mit einem Klick auf nicht in Bearbeitung befindliche Dokumente in Bearbeitung gesetzt werden.

Mit wird die Bearbeitung eines Dokuments übernommen (Änderungen werden gespeichert und die Bearbeitung beendet) und mit abgebrochen (die Bearbeitung wird ohne Speichern der Änderungen beendet und das Dokument geschlossen).

Mit einem Klick auf wird das markierte Dokument aus der CAD-Session entfernt.

Voraussetzung dafür ist, dass es nicht mehr lokal geöffnet ist. D.h. auch, dass Dokumente nicht aus dem Arbeitsbereich entfernt werden können, wenn ihre übergeordnete Baugruppe geöffnet ist. Erst wenn Sie das Dokument der übergeordneten Baugruppe geschlossen haben können Dokumente untergeordneter Teile aus dem Arbeitsbereich entfernt werden.

Eine Mehrfachselektion ist möglich.

In der Ergebnisliste des Andockfensters steht mit einem rechten Mausklick auf eine Zeile außerdem der volle Umfang des HELiOS-Dokumentkontextmenüs zu Verfügung, über das Dokumente u.a. auch in Inventor (über RMT > Laden) geöffnet werden können. Doppelklick auf eine Zeile der Auflistung öffnet die entsprechende HELiOS-Dokumentdetailmaske.

• Sie können Dokumente auch öffnen, indem Sie diese per Drag & Drop aus dem Fenster des HELiOS Arbeitsbereich in den leeren Bereich der geöffneten CAD-Anwendung ziehen. Dies ist ebenfalls für Mehrfachselektionen möglich.
• Außerdem können Sie Teile per Drag & Drop aus dem Arbeitsbereich in eine aktive Konstruktion ziehen, woraufhin sie in dieser eingefügt werden.
• Werden Dokumente, die sich im lokalen Arbeitsbereich befinden, von "außen" (d.h. z.B. durch einen anderen User in HELiOS) gelöscht, müssen nach dem Löschen alle Applikationen neu gestartet werden, die diesen Arbeitsbereich verwenden.
• Lokal geändert vorliegende Dateien, die nicht geöffnet sind, können nicht "eingecheckt" werden. Der Check-In von Dateien mit lokalen Änderungen funktioniert nur für geöffnete Dokumente.
• In den HELIOS-Optionen können Sie neben dem Pfad des Verzeichnisses, das der Arbeitsbereich zum Zwischenspeichern verwendet, außerdem bestimmten, ob lokal geändert vorliegende Dokumente beim Beenden von Inventor aus dem Arbeitsbereich entfernt werden sollen oder nicht (unter Einstellungen zum Arbeitsbereich).

• Unabhängig von den Filtermöglichkeiten, die Sie als User setzen können, gilt dabei ferner für das Anzeige-Verhalten mit HELiOS gekoppelter CAD-oder Office-Applikationen : Es werden alle, in der aktiven Applikation geöffneten (bzw. geladenen) Dokumente angezeigt. Ferner alle nicht geladenen Dokumente, die in der entsprechenden Applikation als Herkunftssystem gespeichert worden sind.

  Exakt bedeutet das: Sobald ein Dokument in einer gekoppelten Applikation geöffnet wird, „merkt“ sich dies der entsprechende Arbeitsbereich solange, bis das Dokument wieder aus dem Arbeitsbereich entfernt wird. Das jeweilige Dokument wird daher ab dem Laden kontinuierlich im Arbeitsbereich dargestellt, auch nach einen Schließen und Neustart der Applikation hinweg.

  Wenn ein bestimmtes Dokument in zwei unterschiedlichen Applikationen geöffnet wird (z. B. eine DWG-Datei in AutoCAD und Inventor), dann merkt sich der HELiOS Arbeitsbereich beide Applikationen und zeigt die Datei in beiden Arbeitsbereichen an.

  Beispielhaft gilt außerdem: Für eine Inventor-Baugruppe, die ein Excel-Dokument referenziert, werden nach dem Öffnen der Baugruppe in Inventor sowohl die Inventor-Dokumente als auch die Excel-Datei im Arbeitsbereich dargestellt. Wenn die Excel-Datei zuvor in der Office-Applikation abgespeichert wurde (und dadurch das Dokumentattribut „Zugehörige Anwendung“ (HEL_APPLICATION) entsprechend gesetzt wurde), ist diese Datei außerdem im Arbeitsbereich von Excel sichtbar, auch wenn sie nicht durch den Anwender explizit in dieser Applikation geladen wurde. Fehlt dieser Vermerk, z.B. weil die Datei in einer älteren HELiOS-Vesion übernommen wurde, wird die Applikation zum Öffnen verwendet, die in Ihrem Windows-System als Standard-Programm dafür eingetragen ist.

  Die Ausnahme bildet der Arbeitsbereich des HELIOS Desktop, in dem grundsätzlich sämtliche Dokumente dargestellt werden.
