Thema: HELiOS für AutoCAD

HELiOS Arbeitsbereich

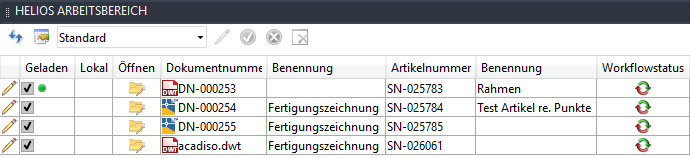

Auf der rechten Seite des AutoCAD-Screens befindet sich das andockbare Fenster HELiOS Arbeitsbereich .

Mit einem Klick auf im HELiOS-Ribbon (in der Funktionsgruppe Einstellungen) lässt sich der Arbeitsbereich ein- und ausblenden.

Im Fenster werden alle in der Session befindlichen Dokumente aufgelistet.

Die im CAD-Arbeitsbereich aktive Konstruktion wird im Fenster HELiOS Arbeitsbereich in der Spalte Geladen mit einem markiert.

Das Stift-Symbol in der ersten Spalte der Ergebnisliste zeigt an, ob sich ein Dokument in Bearbeitung befindet.

Ein Haken in der Geladen-Checkbox gibt an, ob das entsprechende Dokument aktuell lokal in AutoCAD geladen ist.

Die Spalte Lokal geändert zeigt dem Rechner-Symbol an, wenn ein Dokument seit dem letzten Abgleich mit HELiOS (z.B. durch Laden bzw. Speichern) lokal geändert und gespeichert wurde. (Konnte der genaue lokale Status eines HELiOS-Dokuments, etwa durch einen Fehler, nicht genau bestimmt werden, wird an dieser Stelle ein Fragezeichen angezeigt.)

Daneben werden Attribute des Dokuments angezeigt.

Mit einem Klick auf wird die HELiOS-Ergebnislistenkonfiguration geöffnet, mit der Attribute der Ergebnisliste hinzugefügt und entnommen werden können. Im Pulldown-Menü daneben können wie im HELiOS Desktop gespeicherte Ergebnislistenkonfigurationen geladen werden.

Mit den Bearbeitungs-Icons rechts daneben können mit einem Kick auf nicht in Bearbeitung befindliche Dokumente in Bearbeitung gesetzt werden.

Mit wird die Bearbeitung eines Dokuments übernommen (Änderungen werden gespeichert und die Bearbeitung beendet) und mit abgebrochen (die Bearbeitung wird ohne Speichern der Änderungen beendet).

Mit wird das markierte Dokument aus der CAD-Session entfernt; Voraussetzung dafür ist, dass es nicht mehr lokal geöffnet ist.

Eine Mehrfachselektion ist möglich.

In der Ergebnisliste des Andockfensters steht mit einem rechten Mausklick auf eine Zeile außerdem der volle Umfang des HELiOS-Dokumentkontextmenüs zu Verfügung, über das Dokumente u.a. auch in SOLIDWORKS (über RMT > Laden) geöffnet werden können. Doppelklick auf eine Zeile der Auflistung öffnet die entsprechende HELiOS-Dokumentdetailmaske.

• Sie können Dokumente auch öffnen, indem Sie diese per Drag & Drop aus dem Fenster des HELiOS Arbeitsbereich in den leeren Bereich der geöffneten CAD-Anwendung ziehen. Dies ist ebenfalls für Mehrfachselektionen möglich.
• Zudem können Sie Teile per Drag & Drop aus dem Arbeitsbereich in eine aktive Konstruktion ziehen, woraufhin sie in dieser eingefügt werden.
• Im HELiOS Arbeitsbereich wird der Typ der Applikation gefiltert, in dem ein Dokument geöffnet ist. D.h., dass Ihnen das Dokument in der Arbeitsbereich-Ergebnisliste der jeweiligen Applikation (auch verschiedene parallele Versionen der gleichen Software) und im HELiOS Desktop angezeigt wird, nicht aber im Arbeitsbereich einer anderen, mit HELiOS gekoppelten Applikation, die ebenfalls im System installiert ist.

• Unabhängig von den Filtermöglichkeiten, die Sie als User setzen können, gilt dabei ferner für das Anzeige-Verhalten mit HELiOS gekoppelter CAD- oder Office-Applikationen : Es werden alle, in der aktiven Applikation geöffneten (bzw. geladenen) Dokumente angezeigt. Ferner alle nicht geladenen Dokumente, die in der entsprechenden Applikation als Herkunftssystem gespeichert worden sind.

  Exakt bedeutet das: Sobald ein Dokument in einer gekoppelten Applikation geöffnet wird, „merkt“ sich dies der entsprechende Arbeitsbereich solange, bis das Dokument wieder aus dem Arbeitsbereich entfernt wird. Das jeweilige Dokument wird daher ab dem Laden kontinuierlich im Arbeitsbereich dargestellt, auch nach einen Schließen und Neustart der Applikation hinweg.

  Wenn ein bestimmtes Dokument in zwei unterschiedlichen Applikationen geöffnet wird (z. B. eine DWG-Datei in AutoCAD und Inventor), dann merkt sich der HELIOS Arbeitsbereich beide Applikationen und zeigt die Datei in beiden Arbeitsbereichen an.

  Beispielhaft gilt außerdem: Für eine CAD-Baugruppe, die ein Excel-Dokument referenziert, werden nach dem Öffnen der Baugruppe in der CAD-Applikation sowohl die CAD-Dokumente als auch die Excel-Datei im Arbeitsbereich dargestellt. Wenn die Excel-Datei zuvor in der Office-Applikation abgespeichert wurde (und dadurch das Dokumentattribut „Zugehörige Anwendung“ (HEL_APPLICATION) entsprechend gesetzt wurde), ist diese Datei außerdem im Arbeitsbereich von Excel sichtbar, auch wenn sie nicht durch den Anwender explizit in dieser Applikation geladen wurde. Fehlt dieser Vermerk, z.B. weil die Datei in einer älteren HELiOS-Vesion übernommen wurde, wird die Applikation zum Öffnen verwendet, die in Ihrem Windows-System als Standard-Programm dafür eingetragen ist.

  Die Ausnahme bildet der Arbeitsbereich des HELiOS Desktop, in dem grundsätzlich sämtliche Dokumente dargestellt werden.
