Thema: HELiOS für Inventor

HELiOS-Optionen

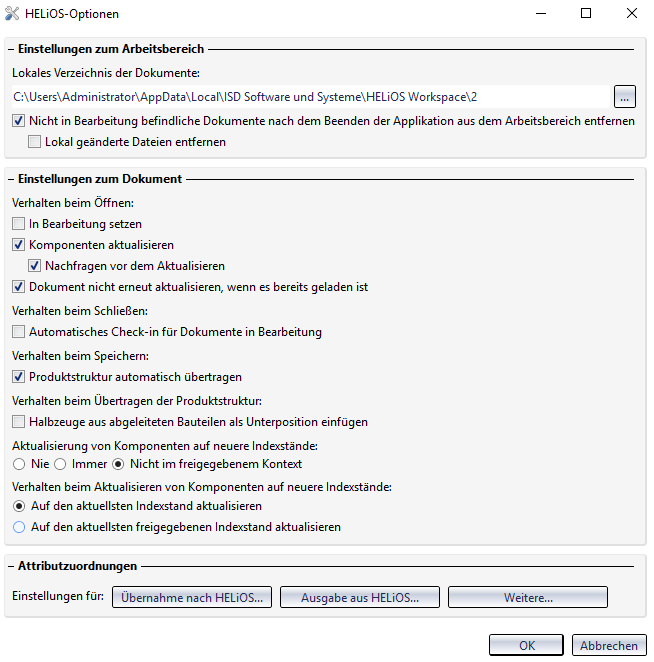

Der Optionen-Menüpunkt des HELiOS-Menüs in Inventor öffnet ein Dialogfenster, das in Bereiche Einstellungen zum Arbeitsbereich, Einstellungen zum Dokument und Attributzuordnungen unterteilt ist:

Einstellungen zum Arbeitsbereich

Unter Lokales Verzeichnis der Dokumente sehen Sie den Pfad des lokalen Session-Verzeichnisses.

Über einem Klick auf und folgender Auswahl des gewünschten Pfades können Sie das Verzeichnis ändern.

Die aktive Checkbox Nicht in Bearbeitung befindliche Dokumente nach dem Beenden der Applikation aus dem Arbeitsbereich entfernen leert beim Schließen des Programms die Session um alle Dokumente, die sich nicht in Bearbeitung gesetzt befinden. Andernfalls bleiben die Daten erhalten.

Mit der darunter liegenden Option Lokal geänderte Dateien entfernen können Sie zudem bestimmten, ob lokal geändert vorliegende Dokumente beim Beenden von Inventor aus dem Arbeitsbereich entfernt werden sollen oder nicht

Einstellungen zum Dokument

Verhalten beim Öffnen:

• In Bearbeitung setzten: Ist diese Checkbox aktiv, wird beim Öffnen eines Dokuments grundsätzlich geprüft, ob dieses gesperrt sind. Wenn nicht, wird es beim Öffnen automatisch in Bearbeitung gesetzt.
• Komponenten aktualisieren: Liegen Komponenten eines Dokuments auf dem Server in neueren Versionen vor, werden diese bei aktiver Checkbox um die neuen Stände aktualisiert. Dies betrifft sowohl (Datei-)Änderungen der entsprechenden Komponenten, als auch die Versionierung durch HELiOS (neue Indexstände) und greift beim Öffnen und dem Aufruf von Daten > Serverstand übernehmen. Die Aktualisierung erfolgt von oben nach unten, d.h. dass untergeordnete Komponenten mit neuerem Serverstand (ggf. mit weiterer Abfrage) auch aktualisiert werden, wurde das übergeordnete Dokument durch einen aktuelleren Serverstand ausgetauscht.
  Ist die Artikelzuordnung zum Dokument nicht eindeutig, wird bei der Aktualisierung der aktuellste Artikelindex übernommen.


• Nachfragen vor dem Aktualisieren: Ist diese Checkbox aktiv, erscheint vorm etwaigen Aktualisieren des Dokuments eine Abfrage dazu. Ist sie deaktiviert, erfolgt die Aktualisierung automatisch ohne Nachfragen, wenn ein Dokument aus dem Arbeitsbereich geöffnet oder Daten > Serverstand übernehmen (alle) ausgeführt wird.
• Dokument nicht erneut aktualisieren, wenn es bereits geladen ist: Wenn diese Option aktiv gesetzt ist und das zu öffnende Teil bereits in einem anderen geöffneten Dokument mit geladen wurde, erfolgt kein Attributabgleich während des Öffnens des erneut zu ladendem Dokuments. Dabei ist zu beachten:

• Attributänderungen, die in der Zwischenzeit HELiOS-seitig erfolgt sind, wirken sich erst aus, wenn die Komponente komplett neu geladen wurde.
• Wenn das entsprechende Teil bereits in einem anderen Dokument geladen wurde, aber die Ausprägung eine andere ist (Teile wurden unterdrückt, es wird eine andere Darstellungskonfiguration verwendet, eine andere Strategie zur Indexaktualisierung wurde gewählt o.ä.), wird trotzdem keine Attributaktualisierung durchgeführt.

Verhalten beim Schließen:

• Automatisches Check-in für Dokumente in Bearbeitung: Ist diese Checkbox aktiv, werden in Bearbeitung befindliche Dokumente beim Schließen automatisch auf Check-in gesetzt und die Überarbeitung nach HELiOS übernommen.

Verhalten beim Speichern:

• Produktstruktur automatisch übertragen: Den automatischen Abgleich der Produktstruktur beim Speichern nach HELiOS können Sie mit dieser Optionen de-/ aktivieren.

Z.B. bei initial übernommenen Produktstrukturen nach einer Datenübernahme aus einem ERP-System kann es u.U. sinnvoll sein, nur einen manuellen Abgleich zuzulassen.

Verhalten beim Übertragen der Produktstruktur:

• Halbzeuge aus abgeleiteten Bauteilen als Unterposition einfügen: Ist diese Checkbox aktiv, werden Halbzeug-Artikelstämme (identifiziert durch den HELiOS-Teiletyp "Halbzeug+Anlagenbau") , die in Inventor als abgeleitete Teile/ Baugruppe (Derived Component) bearbeitet werden, als Unterposition in die HELiOS-Produktstur übertragen.

Eingefügte Halbzeug-Unterpositionen werden dabei in HELiOS als "CAD-relevant" markiert.

Sollte es nicht möglich sein, eindeutig ein abhängiges Bauteil vom HELiOS-Teiletyp "Halbzeug+Anlagenbau" zuzuordnen, wird keine Unterposition eingefügt. Das gleiche gilt für abhängige Bauteile, die nicht vom Teiletyp "Halbzeug+Anlagenbau" sind.

Aktualisierung von Modellen auf neuere Indexstände:

• Nie
• Immer
• Nicht im freigegebenem Kontext:

Verhalten beim Aktualisieren von Modellen auf neuere Indexstände:

• Auf den aktuellsten Indexstand aktualisieren
• Auf den aktuellsten freigegebenen Indexstand aktualisieren

An dieser Stelle können Sie definieren, ob eine Aktualisierung von Modellen auf neuere Indexstände (wenn vorhanden) beim Schließen von Dokumenten grundsätzlich automatisch erfolgen soll (Checkbox Immer) oder nicht (Checkbox Nie). Als dritte Option kann eine Aktualisierung grundsätzlich erfolgen, außer es handelt sich um Teile bereits freigegebener Modelle (Nicht im freigegebenem Kontext).

In der zusätzlichen Einstellungsmöglichkeit Verhalten beim Aktualisieren von Modellen auf neuere Indexstände (greift bei Immeroder Nicht im freigegebenem Kontext) kann zudem eingestellt werden, ob die Aktualisierung eines Teils grundsätzlich auf den aktuellsten Indexstand unabhängig des Workflowstatus oder den aktuellsten freigegebenen Indexstand erfolgen soll.

Attributzuordnungen

In diesem Bereich finden Sie Einstellungen für:

• Übernahme nach HELiOS...: Konfigurationsdialog für das Attributmapping beim Import von CAD-Daten zu HELiOS
• Ausgabe aus HELiOS...: Konfigurationsdialog für das Attributmapping beim Export von HELiOS zum CAD-System
• Weitere...: Optionen und Einstellungen der CAD-Integration für die Vorbelegung von Dateiendungen in der Workflowkonfiguration.

System-seitig gespeichert werden Einstellungen im "Daten Depot" von HELiOS. Hierbei handelt es sich um eine SQLite-Datenbank im Pfad %appdata%\ISD Software und Systeme\HELiOS (Versionsnummer)\DataDepot.db.

An dieser Stelle können Administratoren die Daten z.B. auf verschiedene Arbeitsplätze verteilen, um an jedem lokalen System mit den gleichen Einstellungen zu arbeiten.
