Les dessins de fabrication et de montage de notre exemple sont maintenant validés. Mais nous avons oublié d'insérer des perçages dans le profilé principal.

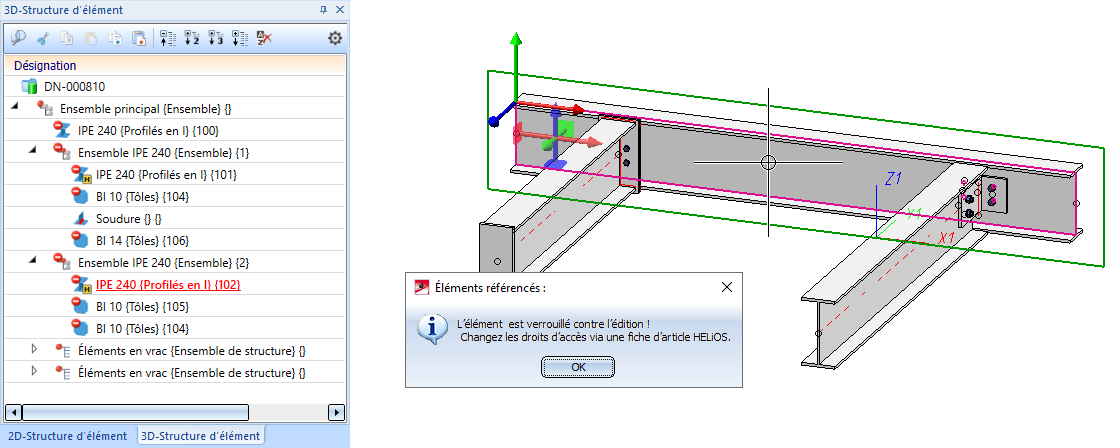

Si vous essayez donc de modifier le profilé, un message apparaît vous indiquant qu'il est verrouillé contre l'édition.
Vous devez alors procéder comme suit :
- Activez le profilé que vous souhaitez modifier.
- Lancez la fonction Gestion de dessin > Atelier > Modification
. - HiCAD vous invite à saisir un texte pour l'index de révision dans le cartouche. Le texte prédéfini par défaut est Modification.

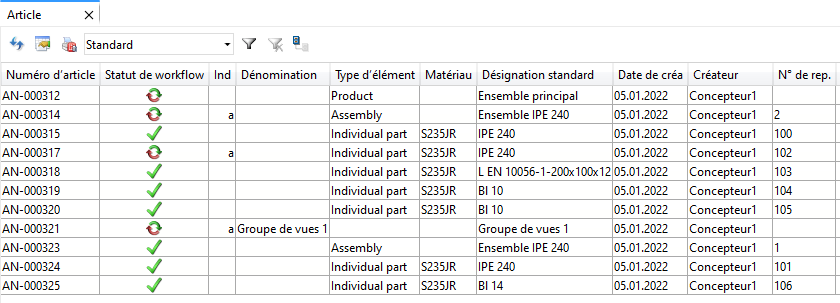

- Après avoir quitté l'éditeur de texte, le statut de tous les dessins d'ensemble, d'élément individuel et de montage concernés par le profilé passe de Validé à En cours, le cartouche l'indique également et l'index de révision est incrémenté automatiquement par la lettre "a".

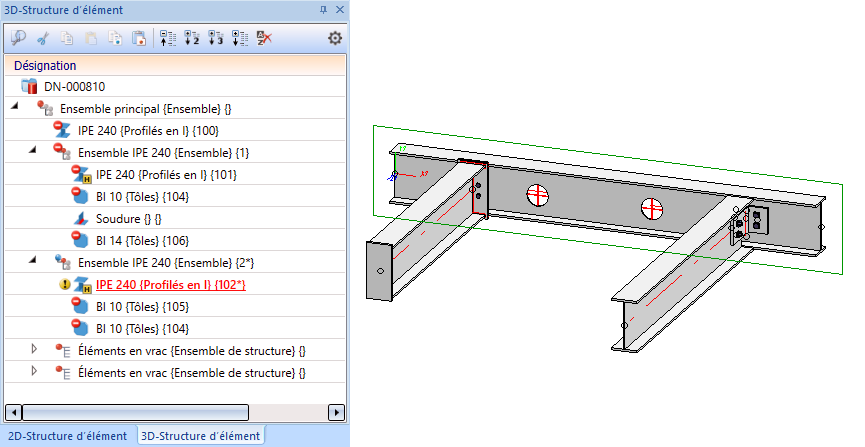

- Le profilé peut maintenant être modifié. Nous utilisons pour notre exemple la fonction Standard 3D > Perçage débouchant, variable pour usiner les perçages.
- Nous retournons dans l'onglet Gestion de dessin. Nous y exécutons la fonction Repérer
et nous sauvegardons la scène modifiée. - Les dessins concernés par la modification doivent maintenant être actualisés. Nous utilisons la fonction Élaborer/Actualiser des dessins
.

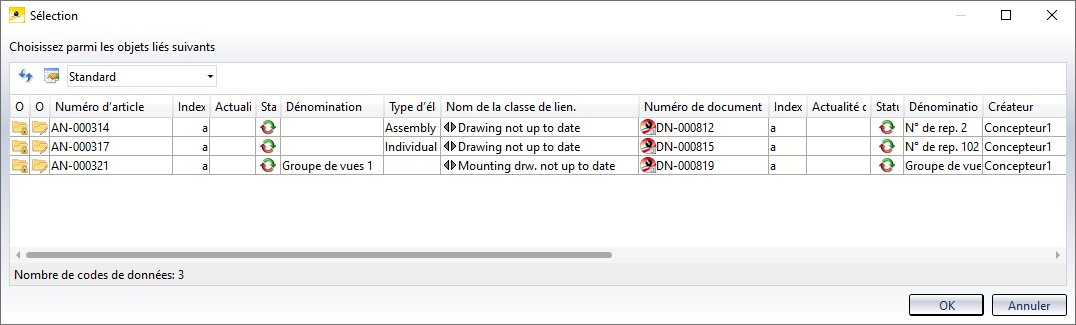

La fenêtre donne la liste des dessins d'ensemble, d'élément individuel et de montage.
Après avoir sélectionné les entrées, quittez la fenêtre par OK et cliquez sur Oui à la demande de confirmation.
Les dessins sont actualisés et obtiennent de nouveau l'indication En cours sur leur cartouche.
Remarque :

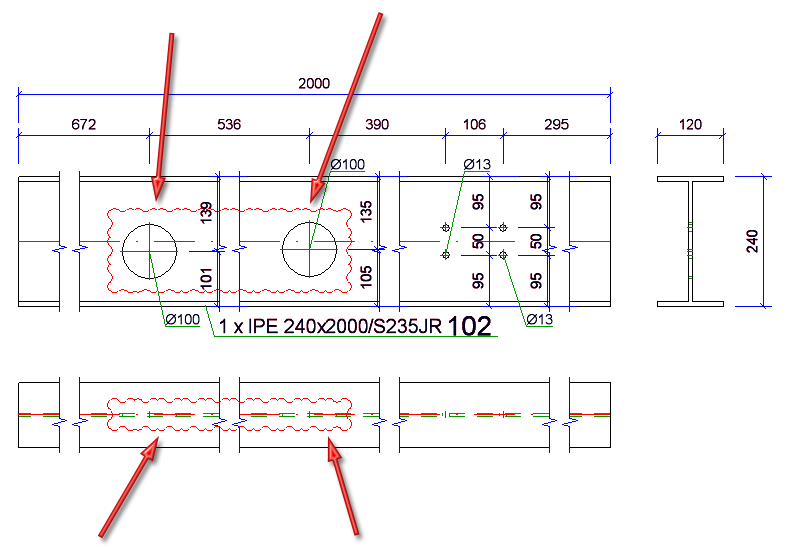

Dans le Gestionnaire de Configuration, le paramètre Créer des nuages de révision - Dans vue de face et vue de dessus est prédéfini, les modifications seront indiquées dans les dessins de fabrication par des nuages de révision, par exemple :
- Pour la validation des dessins modifiés, vous utiliserez à nouveau les fonctions Gestion de dessin > Validation (pour les dessins de fabrication) et Gestion de dessin > Dessins de montage/client > Montage > Valider (pour les dessins de montage).
Conseil :
Si vous supprimez des éléments, vous pouvez procéder sensiblement de la même façon, soit vous supprimez l'élément, effectuez le repérage et enregistrez la scène, puis vous actualisez les dessins. Il vous faut ensuite Corriger le projet pour supprimer les fiches d'article qui ne sont plus valides.
