Nota bene : Il est nécessaire, avant d'utiliser les fonctionnalités de repérage, de convertir le repérage présent dans les scènes qui auront été créées avec une ancienne version de HiCAD (jusqu'à HiCAD 2017) et dans lesquelles ce repérage aura été, au moins en partie, utilisé. Cela peut être effectué avec la fonction Conversion du repérage jusqu'à HiCAD 2017 ou directement au lancement du repérage. |
Passage volontaire au repérage datant de HiCAD 2017 ou avant
Scène > Repérer/Détailler > Repérer > Conversion du repérage jusqu'à HiCAD 2017
À l'aide de cette fonction, vous avez la possibilité de convertir le repérage datant de HiCAD 2017 ou avant en un nouveau repérage. Voici son mode de fonctionnement :
- HiCAD tente lors de la conversion, autant que possible, de conserver les numéros de repère existants avec les paramètres de repérage.
- Les numéros de repère non valides restent donc invalidés.
- Les numéros de repère non utilisés ne seront pas générés automatiquement.

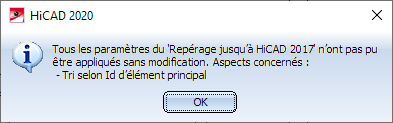

Si les paramètres ou les numéros de repère ne peuvent être appliqués sans modification, un message s'affiche alors en conséquence, par exemple :

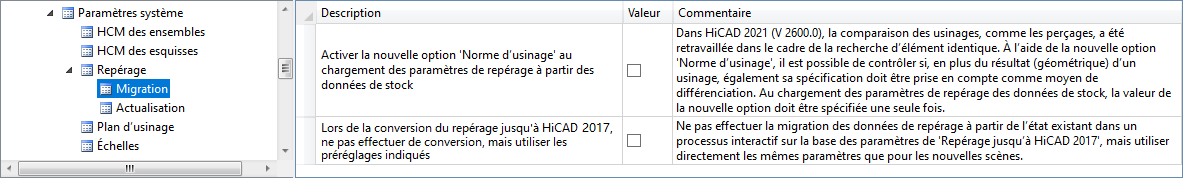

Avec un clic sur OK, la fenêtre de dialogue du Repérage s'ouvre ou la conversion est effectuée directement. Cela dépend si, dans le Gestionnaire de Configuration, sous Paramètres système > Repérage > Migration, la case Lors de la conversion du repérage jusqu'à HiCAD 2017, ne pas effectuer de conversion, mais utiliser les préréglages indiqués est cochée ou non.
Lors de la conversion du repérage jusqu'à HiCAD 2017, ne pas effectuer de conversion, mais utiliser les préréglages indiqués
Si la case est décochée, la fenêtre de dialogue du repérage s'ouvre. Vous pouvez y vérifier les paramètres, générer des numéros de repère qui n'existent pas encore, etc.

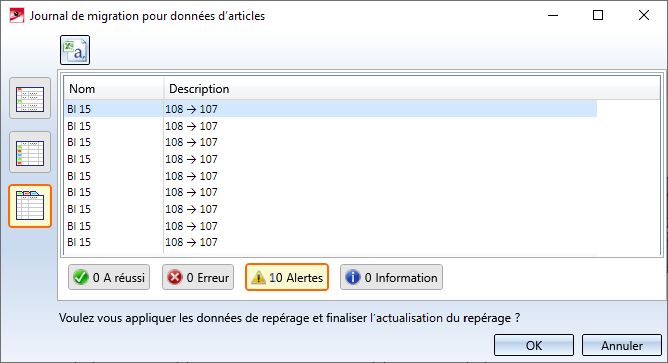

Avec un clic sur OK, la conversion démarre. Un Journal de migration s'affiche alors avec des alertes, les erreurs apparues, etc.
Au moyen des symboles à la gauche de la liste, la représentation peut être modifiée.
Le Journal de migration peut également être exporté en fichier CSV au moyen du symbole en haut de la fenêtre.
Ce n'est qu'après avoir cliqué sur OK que la conversion est finalement effectuée.
Utiliser les paramètres préenregistrés lors du passage au mode de repérage 'Standard'
Si la case est cochée, la conversion est lancée directement - sans affichage de la fenêtre de dialogue du repérage standard. Le fichier favori sélectionné dans le Gestionnaire de Configuration sous Paramètres système > Repérage > Paramètres par défaut est alors utilisé.
Nota bene :
Depuis HiCAD 2021, le mode de Repérage jusqu'à HiCAD 2017 n'est plus disponible. Dans les dessins créés avec une version antérieure de HiCAD et repérés - au moins partiellement - avec l'ancien mode de repérage, le repérage précédent présent dans HiCAD 2021 doit être converti avant d'utiliser la fonction de repérage.
Il convient donc de noter le point suivant :

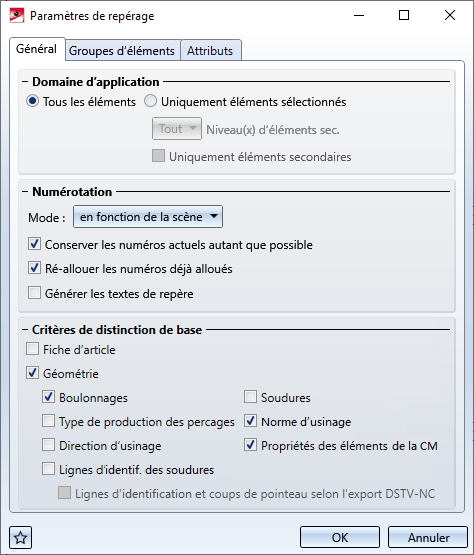

Depuis HiCAD 2021, il est possible lors du repérage de définir quand les perçages seront considérés comme identiques dans le cadre d'une recherche d'élément identique. Vous disposez à cet effet, dans la fenêtre de dialogue du repérage, de la case Norme d'usinage dans l'onglet Général.
|
|
Les perçages - y compris ceux créés comme des découpages - sont considérés comme identiques même s'ils ont des représentations différentes. Les perçages qui ne sont représentés que sous forme d'axes font exception. |
|
|
Les perçages et les opérations d'usinage correspondantes ne sont considérés comme identiques que si leurs identifiants de catalogue/tableau concordent. |

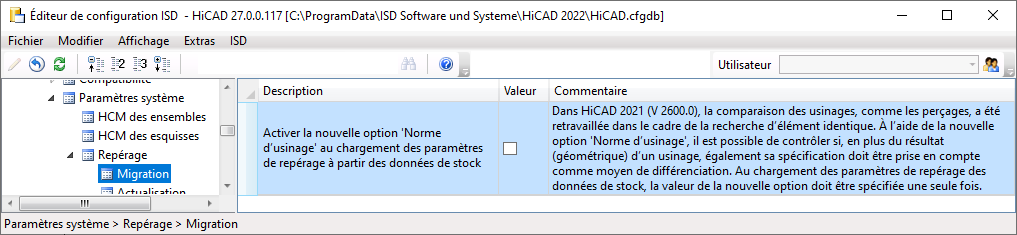

Pour éviter toute erreur avec les perçages lors de la migration des données de stock, vous disposez dans le Gestionnaire de Configuration, sous Paramètres système > Repérage > Migration, d'une nouvelle case Activer la nouvelle option "Norme d'usinage" au chargement des paramètres de repérage à partir des données de stock.
Pour activer cette option, la case Norme d'usinage est cochée dans les paramètres de repérage de la conversion, sinon elle est désactivée.
Vous pouvez ainsi convertir vos données de stock avec et sans prise en compte de la norme d'usinage, comparer les résultats et trouver ainsi le bon réglage pour votre dessin.
Passage automatique du repérage jusqu'à HiCAD 2017

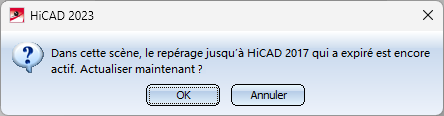

Dès lors que vous souhaitez lancer une des fonctions de repérage dans des scènes qui ont été créées avec une ancienne version de HiCAD (jusqu'à HiCAD 2017) et dans laquelle un repérage aura été, au moins en partie, effectué, le message suivant apparaîtra alors :
Si vous souhaitez appliquer la conversion, cliquez alors sur OK. Le processus est alors identique à la fonction Conversion du repérage jusqu'à HiCAD 2017.
Si vous ne souhaitez cependant pas effectuer maintenant la conversion, cliquez alors sur Annuler.
