Retourner les lignes-éléments

Esquisse > Transformer > Retourner

Cette fonction permet de retourner en miroir les lignes-éléments ou les points isolés d'une esquisse.

Les différentes étapes du dialogue sont surlignées en orange. Après avoir lancé la fonction, il s'agit de sélectionner les lignes ou les points isolés.

Étape 1 : Sélection de l'option de modification

En cliquant sur un des symboles en haut de la fenêtre de dialogue, vous spécifiez comment, au moment de retourner les lignes, devront être traitées les lignes voisines (contiguës).

Déplacer les lignes, individuellement Si vous choisissez cette option, seuls les lignes et les points isolés sélectionnés (surlignés en rouge) seront retournés. Les lignes voisines ne seront pas modifiées.

Conserver les lignes contiguës et adapter la longueur Si vous choisissez cette option, HiCAD tentera de conserver autant que possible la position des lignes contiguës. À cette occasion, la longueur des lignes à pivoter pourra être adaptée. Pour les segments, l'angle entre les lignes voisines est conservé. Si, en choisissant cette option, il est impossible de conserver les lignes voisines, le symbole apparaît alors au niveau du bouton OK. En déplaçant le curseur sur ce symbole, un message d'erreur s'affiche alors.

Étape 2 : Sélection des éléments auxiliaires

Sélectionnez les lignes ou les points isolés que vous souhaitez retourner, soit directement sur la scène, soit en utilisant les fonctions du menu contextuel auquel vous accédez pendant le processus de sélection par un clic droit.

	Lignes ou arêtes contiguës * Cette fonction permet de sélectionner en une seule fois toutes les lignes contiguës à la ligne identifiée. Les lignes seront sélectionnées aussi longtemps que la sélection n'est pas ambiguë. Cette fonction peut également être activée avec la touche MAJ (Shift). Appuyer sur la touche MAJ en sélectionnant une ligne sélectionnera alors automatiquement les lignes/arêtes contiguës.
	Lignes ou arêtes tangentiellement contiguës * Activez cette fonction si vous souhaitez sélectionner, à la prochaine identification d'une ligne/arête, également toutes les lignes/arêtes tangentielles contiguës.
	Lignes et points isolés dans un cadre de sélection (CTRL + BGS) * Cette fonction permet de sélectionner toutes les lignes et tous les points qui se trouvent à l'intérieur d'un rectangle. Veuillez noter que seuls les lignes/arêtes et les points de l'esquisse active seront prises en compte. En dessinant le rectangle d'en haut à gauche vers en bas à droite, toutes les lignes et tous les points isolés entièrement inclus dans le rectangle seront alors sélectionnés. Par contre, en dessinant le rectangle d'en haut à droite vers en bas à gauche, toutes les lignes/tous les points qui se trouvent même partiellement à l'intérieur de ce rectangle, c'est-à-dire les lignes qui entrecoupent le rectangle, seront alors sélectionnées. Les lignes et les points isolés sélectionnés seront marqués en couleur. Cette fonction peut également être lancée à partir du clavier. Veuillez pour cela procéder comme suit : Tapez et maintenez appuyé la touche CTRL et dessinez le rectangle avec le bouton gauche de la souris (BGS). En lâchant le bouton gauche de la souris, toutes les lignes et tous les points se trouvant à l'intérieur du rectangle seront sélectionnées. Tant que vous maintenez la touche CTRL enfoncée, vous pouvez tracer d'autres rectangles avec le bouton gauche de la souris.
	Annuler (ESC) Met fin à la fonction.

* Normalement, les éléments auxiliaires (lignes, arêtes, points) déjà sélectionnées seront désélectionnés par un clic renouvelé de la souris. Pour les fonctions identifiées d'un * s'applique alors au contraire : en identifiant des éléments auxiliaires qui avaient déjà été sélectionnés ou se trouvaient déjà dans le rectangle dessiné, ceux-ci ne seront pas retirés de votre sélection.



Les éléments auxiliaires sélectionnés seront marqués en couleur sur la scène et la fenêtre de dialogue indiquera le nombre d'éléments sélectionnés.

Pour mettre un terme à la sélection, appuyez sur le bouton du milieu de la souris. Vous pouvez compléter votre sélection en cliquant sur le symbole .

Étape 3 : Sélection du plan/de l'axe

Après avoir terminé la sélection des lignes, HiCAD active automatiquement la sélection du plan ou de l'axe de retournement. Cela dépend si dans l'étape 1 les éléments auxiliaires ont été sélectionnés dans une esquisse planaire ou un esquisse 3D.

Esquisse planaires
Déterminez l'axe de retournement

• en sélectionnant un point sur l'axe de retournement. Parallèlement au mouvement du curseur, un aperçu dynamique de l'axe ou du plan de retournement s'affiche alors. Pour spécifier la direction de l'axe de retournement, vous pouvez alors sélectionner un point, une arête ou une surface. Dans le cas d'une surface, c'est la normale à la surface qui sera transformée dans le plan d'esquisse.
• en sélectionnant une arête. Le plan de retournement est le plan perpendiculaire à cette arête.
• en sélectionnant une surface. Dans ce cas, la normale à la surface sera utilisée comme axe de retournement. Pour les esquisses planaires, c'est la normale qui sera projetée dans le plan d'esquisse.

Vous avez, en outre, la possibilité par un clic droit de la souris d'accéder à un menu contextuel avec d'autres options pour déterminer l'axe.

	Origine L'axe de retournement passe par l'origine du système de coordonnées actif.
	Axe X L'axe de retournement est l'axe X du système de coordonnées actif.
	Axe Y L'axe de retournement est l'axe Y du système de coordonnées actif.
	Axe Z L'axe de retournement est l'axe Z du système de coordonnées actif.
	Annuler saisie Retourne, si possible, à une étape précédente.
	Annuler Met fin à la fonction sans exécuter le retournement.

Esquisses 3D

Déterminez le plan de retournement

• en sélectionnant trois points,
• en sélectionnant un point et une arête,
• en sélectionnant une arête et un point,
• en sélectionnant deux arêtes ou
• en sélectionnant une surface.

Vous avez, en outre, la possibilité par un clic droit de la souris d'accéder à un menu contextuel avec d'autres options pour déterminer le plan de retournement.

	Origine Le plan de retournement passe par l'origine du système de coordonnées actif. Sélectionnez alors soit une arête, soit deux autres points pour spécifier le plan.
	Plan de coordonnées XY Le plan de retournement est le plan XY du système de coordonnées actif.
	Plan de coordonnées YZ Le plan de retournement est le plan YZ du système de coordonnées actif.
	Plan de coordonnées XZ Le plan de retournement est le plan XZ du système de coordonnées actif.
	Annuler saisie Retourne, si possible, à une étape précédente.
	Annuler Met fin à la fonction sans exécuter le retournement.

Pour corriger l'axe/le plan, cliquez sur le symbole et sélectionnez le nouvel axe/nouveau plan tel que décrit ci-dessus.

L'axe et le plan de retournement seront visualisés de façon dynamique sur la scène. Pour retourner la ligne/le point sélectionné comme représenté par l'aperçu, cliquez alors sur OK ou sur Appliquer.

Avec Appliquer, la fenêtre de dialogue reste ouverte après le retournement effectué. La liste des éléments sélectionnés est alors mise à zéro, tous les autres paramètres sont conservés et ne peuvent pas être modifiés. Vous pouvez de cette façon retourner en miroir d'autres éléments de la même manière.

Avec OK, la fenêtre de dialogue est fermée après le retournement effectué.

Si, alors que la fenêtre de dialogue est ouverte, vous cliquez avec le bouton du milieu de la souris sur la scène, il se produira ceci :

• Si les données saisies sont suffisantes, la fonction est alors exécutée selon les paramètres actuels. La fenêtre de dialogue reste ensuite ouverte (cette action correspond au bouton Appliquer).
• Si les données saisies ne sont pas suffisantes, HiCAD passe alors à la sélection nécessaire suivante. Si vous avez, par exemple, sélectionné la ligne à déplacer et que vous avez appuyé sur le bouton du milieu, HiCAD passe alors à l'étape de sélection de l'axe.

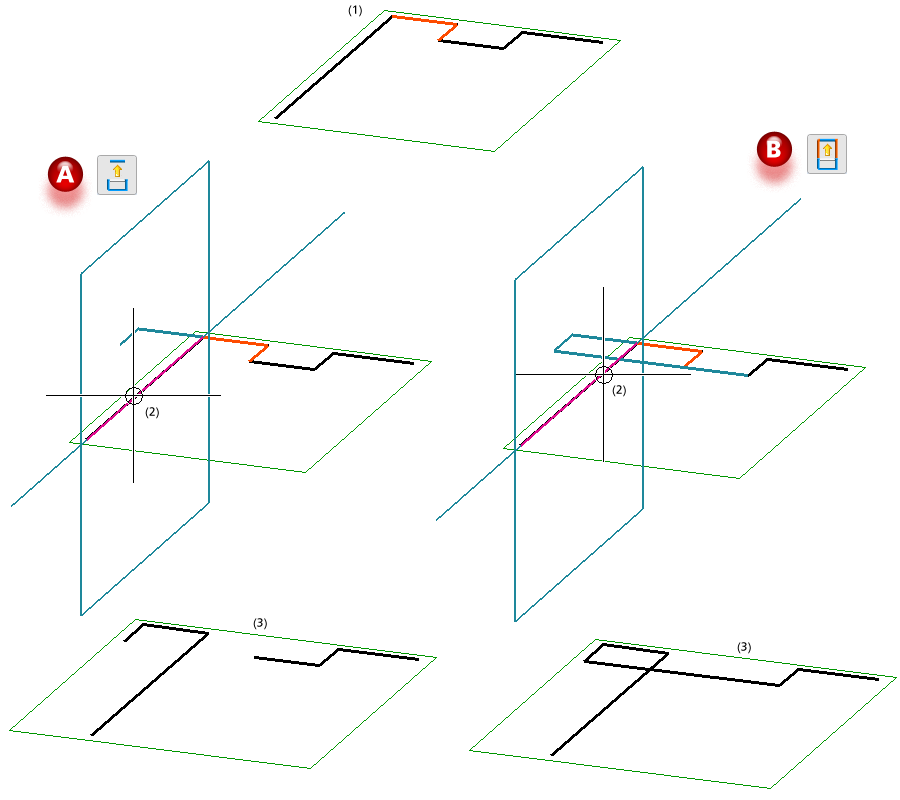

A : Déplacer les lignes, individuellement, B : Conserver les lignes contiguës
(1) Lignes sélectionnées, (2) Point sur l'axe de retournement et plan de retournement, (3) Résultat

À savoir :

• Pour appliquer le retournement au dessin, vous pouvez également appuyer sur le bouton du milieu de la souris, en d'autres termes, vous n'êtes pas obligé de cliquer dans la fenêtre de dialogue.
• Les lignes et les points isolés sélectionnés doivent appartenir à la même esquisse. Dans le cas contraire, un message correspondant s'affiche.
• Toutes les contraintes HCM qui ne peuvent être remplies après la transformation, sans une actualisation de la modélisation HCM, seront supprimées.

• Si, après avoir cliqué sur Appliquer, une nouvelle sélection de lignes/points isolés entraîne un conflit avec un axe/plan déjà sélectionné, etc., la sélection sera supprimée et devra être effectuée à nouveau.

Fonctions d'esquisse (3D) • Répéter les éléments d'esquisse (3D)
