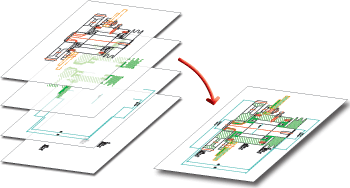

Chaque élément 2D et 3D, chaque texte, chaque hachure, chaque symbole et chaque cotation d'une scène peut être affecté à une strate fixe (appelée aussi niveau, calque ou layer). La scène peut donc être décomposée en différents niveaux d'informations qui pourront ensuite être traités et/ou affichés soit en individuel soit en superposé. Cela peut s'avérer d'autant plus pertinent pour les scènes complexes puisque tous les éléments peuvent être masqués, puis superposés sur une strate en un seul clic.
Chacune des strates sera munie d'un numéro unique entre 0 et 999. Le numéro de strate est indépendant de la structure d'éléments et des attributs restants. Ainsi, les différentes parties d'un même élément peuvent appartenir à diverses strates. À l'inverse, les éléments avec un numéro de strate définis peuvent appartenir aux parties de votre choix.
Les numéros de strate suivants ont une signification particulière :
| Strate | Module | Signification |
|---|---|---|
|
0 |
Généralités |
Les éléments de cette strate sont considérés comme invisibles et ne seront pas affichés, ex. : un texte sur une pièce standardisée 2D de la charpente métallique |
|
1 |
Généralités |
Lignes 2D ; Arêtes de solide |
|
2 |
P+ID |
Raccord d'un symbole P+ID |
|
2 |
Tôle |
Coupe 2D ; Ligne de pliage |
|
2 |
Tôle |
Coupe 2D ; Textes sur ligne de pliage |
|
3 |
P+ID |
Symboles MCR |
|
3 |
P+ID |
Relations de signalisation |
|
3 |
P+ID |
Point de mesure |
|
3 |
Tôle |
Coupe 2D ; Textes sur outil de poinçonnage |
|
4 |
P+ID |
Raccord d'un symbole MCR |
|
4 |
Tôle |
Projection développée 3D |
|
5 |
P+ID |
Boîte de texte KKS ; Lignes de cadre |
|
5 |
P+ID |
Boîte de texte KKS ; Textes |
|
10 |
Tôle |
Rabats |
|
20 |
Tôle |
Zone de pliage |
|
40 |
3D |
Les éléments de cette strate seront considérés comme transparents |
|
49 |
2D |
Cotation |
|
49 |
3D |
Cotation (Par défaut ; Paramètre ; HCM) |
|
0-999 |
Pour importation DXF |
Attribuer une strate
- Pour attribuer des lignes
2D à une strate précise, veuillez utiliser la fonction Géométrie 2D > Dessiner > Param.
.
- Pour attribuer des arêtes 3D à une strate précise, faites un clic droit sur l'arête en mode capture d'élément, puis choisissez une des fonctions dans Propriétés.
- Pour attribuer des éléments 3D à une strate, faites un clic droit sur l'élément en mode capture d'objet, activez ensuite la fonction Propriétés > Strate
, puis choisissez le numéro de strate.
Dénommer les strates
Scène > Propriétés > Aff. > Dénommer
En plus du numéro de strate, vous pouvez donner des noms individuels aux strates :
- Sélectionnez dans Scène > Propriétés > Aff. la fonction Dénommer les strates .
Vous voyez là aussi quelles sont les strates affichées (Statut : Activé).
- Entrez le nom souhaité pour la strate dans la colonne Nom.
- Quittez la fenêtre en cliquant sur OK.
Afficher/Masquer des strates
Pour pouvoir masquer des strates, il vous faut utiliser les fonctions dans Scène > Propriétés > Aff..
|
|
Cotations Act./Dés. La strate de cotation 49 sera affichée ou masquée. |
|
|
Strate
0 Act./Dés. La strate 0, en temps normal masquée, sera affichée ou remasquée. |
|
|
Afficher tous les attributs Tous les objets des strates 1-999 seront représentés. La strate 0 reste masquée. |
|
|
Via attributs de ligne Tous les objets correspondant aux paramètres d'attribut définis qui touchent aux couleurs, au type de ligne ou aux strates seront affichés/masqués. |
