profile_angle(..)
Cette formule renvoie tout angle orienté dans l’espace entre les profilés.
Syntaxe : profile_angle(profile_1,profile_point_1,profile_2,profile_point_2)
|
|
Type de variable |
Description |
|---|---|---|
|
1er paramètre |
profile |
1er profilé |
|
2e paramètre |
Real |
profile_point_1 (1-9) ouvre un plan epsilon_1 en utilisant l’axe de profilé du 1er profilé et détermine l’orientation de l’angle. |
|
3e paramètre |
profile |
2e profilé |
|
4e paramètre |
Real |
profile_point_2 (1-9) ouvre un plan epsilon_2 en utilisant l’axe de profilé du 2e profilé. |
|
Valeur retournée |
Real |
Angle orienté dans le plan epsilon_1. |

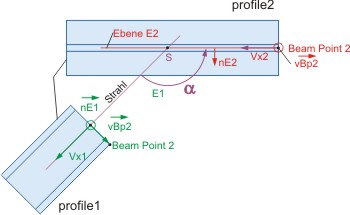

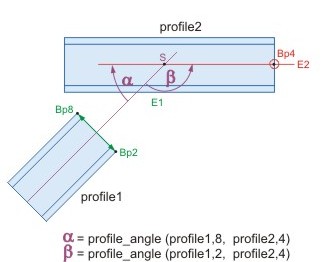

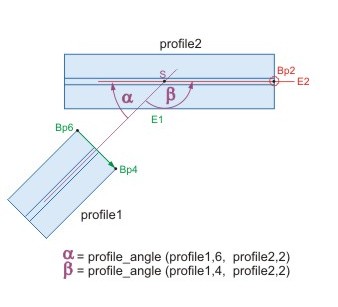

alpha = angle du profilé métallique entre le plan E2 et le plan E1
Le rayon est tourné selon S dans le plan E1. Le plan E1 est déterminé par le vecteur directionnel Vx1 et le point Beam Point 2 situé sur profile1. On le fait pivoter jusqu’à ce que le rayon se retrouve dans le plan E2. L’angle balayé correspond à l’angle alpha faisant l'objet de la rotation.
